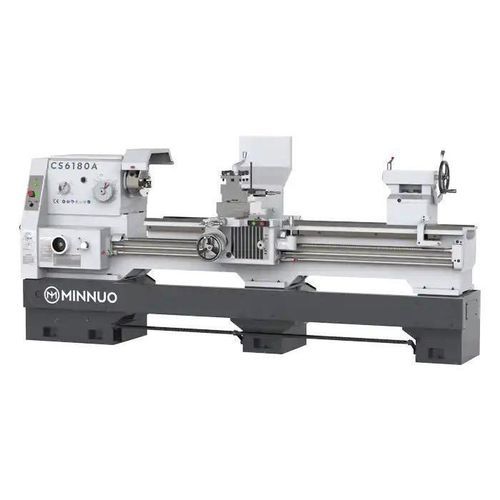

Традиционный токарный станок C series

горизонтальныйплоскостнойс ремнем

Обзор C6132/C6160 - это универсальный ручной токарный станок, предназначенный для обработки валов, фланцев и цилиндрических деталей. Он обрабатывает заготовки диаметром от 320 мм до 600 мм, обеспечивает надежную работу и удобное механическое управление для общей обработки, ремонта в мастерской и легкого производства. Основные характеристики

• Гибкий диапазон размеров: C6132 - максимальный диаметр точения Ø320 мм; C6160 - максимальный диаметр точения Ø600 мм.
• Большой ход над седлом: до Ø800 мм - идеально подходит для коротких деталей большого диаметра и сложных контуров.
• 52 мм отверстие шпинделя: поддерживает полые валы умеренного диаметра и прутковые материалы.
• Простая в использовании механическая компоновка: традиционное ручное управление и подача через коробку передач обеспечивают низкую скорость обучения и высокую практичность.
• Прочная станина и направляющие: долговечная точность и устойчивость к вибрациям при выполнении сложных резов.

Рекомендуемые конфигурации

• Шпиндель: Высокоточный шпиндель (например, SKF, NSK).
• Пакет: трехкулачковый патрон с устройством защиты патрона; опционально ручной четырехкулачковый независимый патрон.
• Привод: ременная передача или моторный привод.
• Револьвер: одинарный револьвер с квадратной стойкой инструмента.
• Система охлаждения: обычная или встроенная система охлаждения.
• Опора: устойчивая опора, возможен упор.
• Другие опции: центральный упор, защитный кожух, ручная задняя бабка, рабочий свет.

Кейс для применения

• Клиент: Центр по ремонту оборудования (Восточная Европа).
• Станок в примере: C6160 с 3-кулачковым патроном и устойчивым упором.
• Сфера применения: ремонт валов, растачивание втулок, нарезание резьбы на концах труб.
• Преимущества: достижение концентричности в пределах ±0,03 мм; простое управление с минимальным обучением; долговечность при непрерывной работе в две смены; плавное переключение передач и последовательное нарезание резьбы.

Технические характеристики изделия (краткое описание) Параметры | C6132 / C6232 | C6136 | C6140 | C6160 Производительность обработки - Максимальный диаметр заготовки на станине | 320 мм | 360 мм | 400 мм | 600 мм Макс. диаметр поворота на планшайбе | 200 мм | 200 мм | 230 мм | 440 мм Макс. диаметр вращения на седле | 590 мм | 590 мм | 630 мм | 800 мм Межосевое расстояние (доступная длина)| 750 / 1000 / 1500 / 2000 мм (зависит от модели)| 750 / 1000 мм | 750 / 1000 мм | 750 / 1000 / 1500 / 2000 мм Диаметр отверстия шпинделя | 52 мм | 52 мм | 52 мм | 52 мм Размер конца шпинделя | SO-C6 | SO-C6 | SO-C6 | ISO-C6 Коническое отверстие шпинделя | MT6 | MT6 | MT6 | MT6 | MT6 Диапазон частоты вращения шпинделя (ступеней)| 36-1600 об/мин (9 ступеней)| 36-1600 об/мин (9 ступеней)| 36-1600 об/мин (9 ступеней)| 36-1600 об/мин (12 ступеней) Подача - диапазон метрической резьбы | 0,5-14 мм (18 типов) | 0,5-14 мм (18 типов) | 0,5-14 мм (18 типов) | 0,5-14 мм (18 типов) | 0,5-14 мм (18 типов) Подача - Диапазон дюймовых резьб | 2-40 / дюйм (28 типов) | 2-40 / дюйм (28 типов) | 2-40 / дюйм (28 типов) | 2-40 / дюйм (28 типов) | 2-40 / дюйм (28 типов) Подача - модульный диапазон резьбы | 0,25-3,5 мπ (17 типов) | 0,25-3,5 мπ (17 типов) | 0,25-3,5 мπ (17 типов) | 0,25-3,5 мπ (17 типов) | 0,25-3,5 мπ (17 типов) Ход держателя малого инструмента | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм Ход поперечного суппорта | 180 мм | 180 мм | 180 мм | 180 мм Сечение инструментальной стойки | 20 × 20 мм² | 20 × 20 мм² | 20 × 20 мм² | 22 × 22 мм² Диаметр втулки хвостовой бабки | 75 мм (все модели) Конусность втулки задней бабки | MT5 (все модели) Ход хвостовой бабки | 160 мм (все модели) Мощность главного двигателя | 4 кВт (C6132), 4/5,5 кВт (C6136), 4 кВт (C6140), 7,5 кВт (C6160) Габаритные размеры станка (примеры по межосевому расстоянию)| Для 750 мм: 2100 × 1150 × 1550 мм (типовые); для 1000 мм: 2350 × 1150 × 1550 мм / 2350 × 1150 × 1750 мм (в зависимости от модели); для 1500 мм и 2000 мм длина увеличивается соответственно. Вес (прибл.)| C6132: 1300-1800 кг; C6136: 1500-1600 кг; C6140: 1500-1600 кг; C6160: 1800-2300 кг Caractéristiques / Spécifications techniques

• Диапазон вместимости заготовок: Ø320-Ø600 мм в зависимости от модели.
• Диапазон поворота седла: Ø590-Ø800 мм в зависимости от модели.
• Отверстие шпинделя: 52 мм.
• Конус шпинделя: MT6; конец шпинделя: SO-C6 / ISO-C6 в зависимости от модели.
• Диапазон скоростей: до 1600 об/мин (ступенчатая коробка передач; количество ступеней зависит от модели).
• Резьба: метрическая, дюймовая и модульная (несколько типов на выбор).
• Торец инструмента: квадратная инструментальная стойка, типовое сечение 20×20 мм² (22×22 мм² в большей модели).
• Хвостовая бабка: Конус MT5, диаметр втулки 75 мм, ход 160 мм.
• Варианты главного двигателя: от 4 кВт до 7,5 кВт в зависимости от модели.
• Типичные габариты и вес станка зависят от межцентрового расстояния и модели (см. таблицу спецификаций выше).
