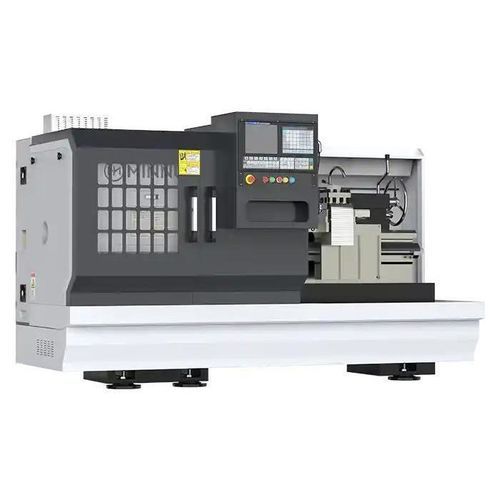

Токарный станок ЧПУ MNF40горизонтальный2 осиплоскостной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество осей
- 2 оси
- Конструкция
- плоскостной
- Передний конец шпинделя
- A2-8, A2-6
- Количество инструментов
- 4 инструмента
- Приводная система
- с сервоприводом
- Применение
- для металла, для использования в автомобилях, для производства небольших деталей, для производственной линии
- Рабочая характеристика
- высокой точности, мощный
- Другие характеристики
- компактный, с осью Y, многофункциональный
- Комбинированная функция
- для растачивания, нарезание резьбы, для отделки, сверление
- Варианты и аксессуары
- с автоматической погрузкой/разгрузкой, с роботизированным портиком, с линейными электродвигателями
- Скорость вращения
МАКС.: 2 500 rpm
(15 707,963 rad.min-1)МИН.: 150 rpm
(942,478 rad.min-1)- Диаметр детали
240 mm
(9 in)- Длина детали
МАКС.: 750 mm
(30 in)МИН.: 550 mm
(22 in)- Максимальный диаметр резки
400 mm
(16 in)- Максимальная длина резки
МАКС.: 620 mm
(24 in)МИН.: 420 mm
(17 in)- Ход Х
280 mm
(11 in)- Ход Z
МАКС.: 750 mm
(30 in)МИН.: 550 mm
(22 in)- Быстрая подача по оси X
0 m/s
(0 ft/s)- Быстрая подача по оси Z
0 m/s
(0 ft/s)- Номинальная мощность
МАКС.: 7,5 kW
(10,2 hp)МИН.: 5,5 kW
(7,5 hp)- Габаритная длина
2 000 mm
(79 in)- Габаритная ширина
1 600 mm
(63 in)- Общая высота
1 800 mm
(71 in)- Вес
МАКС.: 2 200 kg
(4 850 lb)МИН.: 1 900 kg
(4 189 lb)
Описание
Обзор
Токарный станок с плоской станиной ЧПУ MNF40 разработан для точной и компактной обработки мелких и средних деталей. Интегральное цельнолитое основание и закалённые направляющие обеспечивают жёсткость и повторяемость при точении, нарезании резьбы, сверлении и растачивании в производственных участках, ремонтных мастерских и инструментальных отделах.
Сведения о модели
Ключевые особенности
Рекомендуемые конфигурации
Пример применения
Технические характеристики продукта (MNF40 - выбранные значения)
Токарный станок с плоской станиной ЧПУ MNF40 разработан для точной и компактной обработки мелких и средних деталей. Интегральное цельнолитое основание и закалённые направляющие обеспечивают жёсткость и повторяемость при точении, нарезании резьбы, сверлении и растачивании в производственных участках, ремонтных мастерских и инструментальных отделах.
Сведения о модели
- Максимальная длина заготовки: 550 мм (стандарт)
- Макс. диаметр обрабатываемого диска: 400 мм
- Максимальная длина точения: 420 мм (стандарт)
- Мощность шпинделя: 5,5 / 7,5 кВт
Ключевые особенности
- Усиленная конструкция станины: Цельнолитой корпус с закалёнными направляющими для долговременной стабильности позиций под нагрузкой.
- Компактные габариты: Предназначен для мелких и средних деталей при ограниченной занимаемой площади.
- Мощный привод шпинделя: Варианты 5,5/7,5 кВт для чистовой и черновой обработки; доступны различные типы шпинделей.
- Многофункциональность: Поддерживает точение, растачивание торца, нарезание резьбы, сверление и растачивание (метрические/дюймовые режимы).
- Гибкая интеграция ЧПУ: Совместим с FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.
- Закалённые направляющие и цельнолитая станина повышают точность и снижают вибрации.
Рекомендуемые конфигурации
- Шпиндель: Подшипники высокой точности (SKF/NSK), водоохлаждаемый центр-вывод шпиндель или гидравлический шпиндель.
- Привод: Серводвигатели в стандартной комплектации; опция линейного привода для повышенной точности и скорости.
- Автоматизация: ATC (автоматический пульт смены инструмента), автоматическая подача/выгрузка, интеграция роботов.
- Револьвер: Электрический или серводвигатель; револьверы с осью Y доступны.
- Система охлаждения: Высоконапорные или встроенные системы охлаждения.
- Система ЧПУ: Поддержка основных брендов; настройка параметров по запросу.
- Измерение и мониторинг: Обнаружение поломки инструмента, датчик Renishaw OMP60, установщик инструмента Renishaw TS27R.
- Другие опции: гидравлический/пневматический патрон, защитные кожухи, цепной конвейер стружки, уловитель масляного тумана.
Пример применения
- Клиент: Мастерская точных деталей – Польша
- Сценарий: Серийная обработка автомобильных приводных компонентов
- Конфигурация: Ячейка с автоматическим инструментальным суппортом и конвейером стружки (пример)
- Результаты: Точность в пределах ±0,015 мм; время цикла сокращено примерно на 20% по сравнению с ручной наладкой; стабильное качество в партиях 500+ изделий
- Отзыв клиента: «Идеально подходит для наших цеховых задач — компактный, надёжный и эффективный.»
Технические характеристики продукта (MNF40 - выбранные значения)
- Макс. диаметр над станиной: 400 мм
- Макс. диаметр над супортом: 240 мм
- Макс. диаметр точения (диск): 400 мм
- Макс. длина заготовки: 550 / 750 мм (опции)
- Макс. длина точения: 420 / 620 мм (варианты)
- Нос шпинделя: A2-6 / A2-8
- Отверстие шпинделя: 48 / 82 мм
- Скорость шпинделя: 150–2500 / 150–1800 об/мин (варианты)
- Тип шпинделя: бесступенчатая регулировка скорости
- Мощность двигателя шпинделя: 5,5 / 7,5 кВт
- Тип и размер патрона: ручные патроны, 200 / 250 мм
- Быстрая подача по X: 6 м/мин; по Z: 8 м/мин
- Ход X: 280 мм; ход Z: 550 / 750 мм
- Тип направляющих: закалённые направляющие (hardtrack)
- Вместимость инструментальной головки: 4 инструмента; хвостовик 20×20 мм
- Задняя поддержка: конус MT4; диаметр хвостовика 60 мм; ход 100 мм
- Масса нетто: ~1900–2200 кг (в зависимости от конфигурации)
- Габариты станка (Д×Ш×В): 2000/2200 × 1600 × 1800 мм
