Особенности:
Обработан для низкого напряжения смещения
Продукт с полосой пропускания 10 МГц
Вход/выход по железной дороге
Единство Стабильно
Указано в расширенном температурном диапазоне
Маленький 5-контактный пакет SOT-23
Обзор устройства
Резюме

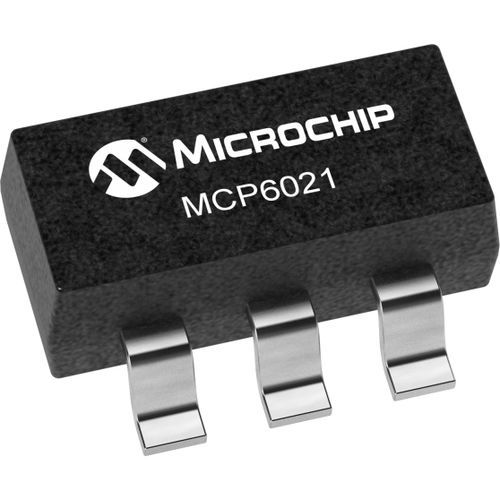

Операционный усилитель MCP6021 (опционный усилитель) имеет полосу пропускания 10 МГц с малым типичным рабочим током 1,0 мА и напряжением смещения, которое составляет менее 0,5 мВ. MCP6021 обеспечивает низкий ток смещения, высокоскоростную работу, высокое усиление в разомкнутом контуре и качание выхода на рельс. MCP6021 работает с одним питающим напряжением, которое может достигать 2,5 В при потреблении тока покоя менее 1,35 мА. MCP6021 поставляется в стандартных 8-линейных пакетах PDIP, SOIC и TSSOP. Квалификация AEC-Q100 класса 1 доступна для этого устройства
Дополнительные особенности
Обработан для низкого напряжения смещения
Продукт с полосой пропускания 10 МГц
Вход/выход по железной дороге
Единство Стабильно
Указано в расширенном температурном диапазоне
Маленький 5-контактный пакет SOT-23
AEC-Q100 класс 1
Параметры
Имя
Значение
Температура. Диапазон (°C)
-40°C до +125°C
Вос Макс (мкВ)
250
# за упаковку
1
Iq Типичный (µA)
1000
Iq Max (µA)
1350
ГБВП (кГц)
10000
Диапазон рабочего напряжения (V)
2.5-5,5
Описание устройства
Линейные операционные усилители
Входное напряжение Плотность шума (nV/rt(Hz))
8.7
ПСРР Мин (дБ)
74
CMRR Min (дБ)
74
Вос/Та (ультрафиолетовое излучение/°C)
3.5
Иб (рА)
1
Аол (дБ)
110
ПМ (градус)
65
Isc (mA)
30
Железнодорожный транспорт
Вход/выход
Единство Стабильно
Да
Скорость вращения V/uS
7
---
