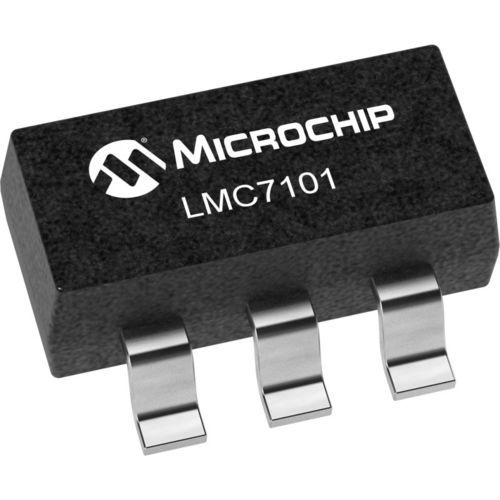

Операционный усилитель LMC7101
мощноститоканапряжения

операционный усилитель
операционный усилитель
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
операционный, мощности, тока, напряжения
Другие характеристики
линейный, общего режима
Напряжение

МАКС.: 12 V

МИН.: 2,7 V

Ток

МАКС.: 850 A

МИН.: 500 A

Частота

500 kHz

Описание

Особенности: Компактный пакет SOT-23-5 Гарантированная производительность 2,7 В, 3 В, 5 В и 12 В полоса пропускания 500 кГц 0.01% общее гармоническое искажение на частоте 10 кГц (5В, 2kΩ) 0.Типичный ток питания 5 мА при 5 В Обзор устройства Резюме LMC7101 - это усилитель с полосой пропускания 500 кГц, предназначенный для работы с одноступенчатыми источниками питания от 2,7 В до 12 В с гарантированными характеристиками при напряжении питания 2,7 В, 3 В, 5 В и 12 В. LMC7101 имеет характеристики входа и выхода по рельсовому пути в корпусе SOT-23-5. Входной диапазон этого оптического усилителя общего режима включает в себя заземление и выходит за пределы шин питания на 300 мВ. Например, диапазон общего режима составляет от -0,3 В до +5,3 В с питанием 5 В. Дополнительные особенности Компактный пакет SOT-23-5 Гарантированная производительность 2,7 В, 3 В, 5 В и 12 В полоса пропускания 500 кГц 0.01% общее гармоническое искажение на частоте 10 кГц (5В, 2kΩ) 0.Типичный ток питания 5 мА при 5 В Параметры Имя Значение Температура. Диапазон (°C) -40°С до +85°С Вос Макс (мкВ) 6000 # за упаковку 1 Iq Типичный (µA) 500 Iq Max (µA) 850 ГБВП (кГц) 500 Диапазон рабочего напряжения (V) 2.7-12 Описание устройства Линейные операционные усилители Входное напряжение Плотность шума (nV/rt(Hz)) 37 ПСРР Мин (дБ) 82 CMRR Min (дБ) 82 Иб (рА) 1 Аол (дБ) 110 ПМ (градус) 45 Isc (mA) 300 Железнодорожный транспорт Выходит Скорость вращения V/uS 0.3

---
