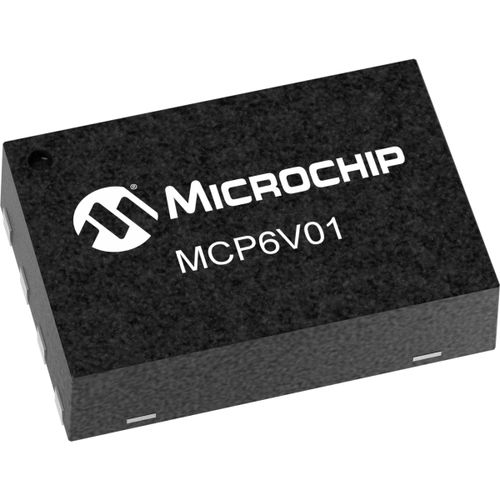

Операционный усилитель MCP6V01

мощностинапряжениядля коммутации

Особенности: Дрейф VOS: ±50 нВ/°C (максимум) VOS: ±2 мкВ (максимум) АОЛ: 130 дБ (минимум) PSRR: 130 дБ (минимум) CMRR: 130 дБ (минимум) Eni: 2,5 мкВП-П (типично), f = от 0,1 Гц до 10 Гц Обзор устройства Резюме Операционные усилители семейства MCP6V01/2/3 имеют коррекцию входного напряжения со смещением для очень малого смещения и дрейфа со смещением. Эти устройства имеют широкую полосу пропускания и решительно отвергают коммутационные шумы. Они стабильны по коэффициенту усиления единицы, не имеют шума 1/f и имеют хорошую PSRR и CMRR. Эти изделия работают с одним напряжением питания до 1,8 В и разработаны в рамках усовершенствованного КМОП-процесса. Квалификация AEC-Q100 класса 1 доступна для этого устройства Дополнительные особенности Высокая DC точность: Дрейф VOS: ±50 нВ/°C (максимум) VOS: ±2 мкВ (максимум) АОЛ: 130 дБ (минимум) PSRR: 130 дБ (минимум) CMRR: 130 дБ (минимум) Eni: 2,5 мкВП-П (типично), f = от 0,1 Гц до 10 Гц Eni: 0,79 мкВп-p (типично), f = 0,01 Гц до 1 Гц Низкое напряжение питания и питания: IQ: 300 мкА/усилитель (типичный) Широкий диапазон напряжения питания: 1.8В до 5,5В Простота использования: Вход/выход по железной дороге Получить продукт с полосой пропускания: 1.3 МГц (типичный) Единство Стабильно Доступно в единичном и двойном варианте Расширенный диапазон температур: от -40°C до +125°C класс AEC-Q100 Параметры Имя Значение Температура. Диапазон (°C) -40°C до +125°C Вос Макс (мкВ) 2 # за упаковку 1 Iq Типичный (µA) 300 Iq Max (µA) 400 ГБВП (кГц) 1300 Диапазон рабочего напряжения (V) 1.8-5,5 Описание устройства Линейные высокоточные оптические усилители-автоматический нуль Входное напряжение Плотность шума (nV/rt(Hz)) 120 ПСРР Мин (дБ) 130 CMRR Min (дБ) 130 Вос/Та (ультрафиолетовое излучение/°C) 0.05 Иб (рА) 1 Аол (дБ) 145 ПМ (градус) 65 Isc (mA) 22 Железнодорожный транспорт Вход/выход Единство Стабильно Да Скорость вращения V/uS 0.5
