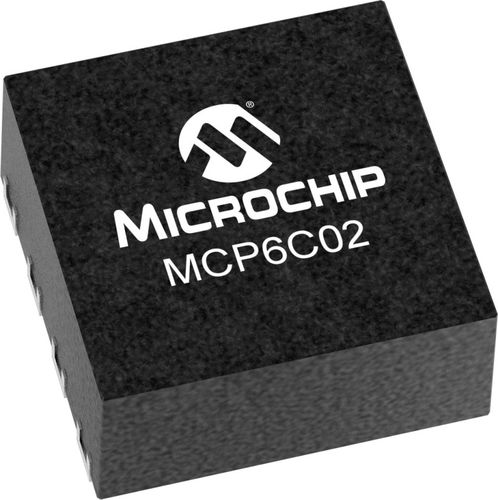

Усилитель мощности MCP6C02

токанапряженияобщего режима

Усилитель токоизмерительного сигнала MCP6C02 обеспечивает коррекцию входного напряжения смещения для очень низкого смещения и дрейфа смещения. Это устройство предлагается с предустановленными коэффициентами усиления 20, 50 и 100 В/В. Диапазон входного синфазного напряжения составляет от 3 В до 65 В, а рабочее напряжение источника питания - от 2 В до 5,5 В. Характеристики продукта Архитектура с нулевым дрейфом Двунаправленная или однонаправленная работа Максимальное смещение менее 16 мкВ Максимальный дрейф смещения менее 85 нВ/°C Указанный диапазон входного общего режима: 3В - 65В Улучшенная защита от электромагнитных помех Температура от -40 до +125°C (корпус SOT-23) Указано от -40 до +150°C (корпус VDFN) Компактный 6-контактный корпус SOT-23 и 8-контактный корпус 3x3 VDFN Квалифицированы по стандарту AEC-Q100 Класс 1: 6-контактный корпус SOT-23 Класс 0: 8-контактный корпус VDFN Parametrics CMRR Min (дБ) - 132 Усиленная защита от электромагнитных помех - Да Усиление (дБ) - 20, 50, 100 Ошибка усиления Макс (%) - 1,6 Входное напряжение общего режима Макс (В) Макс В (вольт) - 65 Входное напряжение общего режима мин. дБ (децибел) - 3 PSRR Min (дБ) - 109 Дрейф Vos Макс мкВ (микровольт) - 85 Vos Max µV (микровольт) - 16
