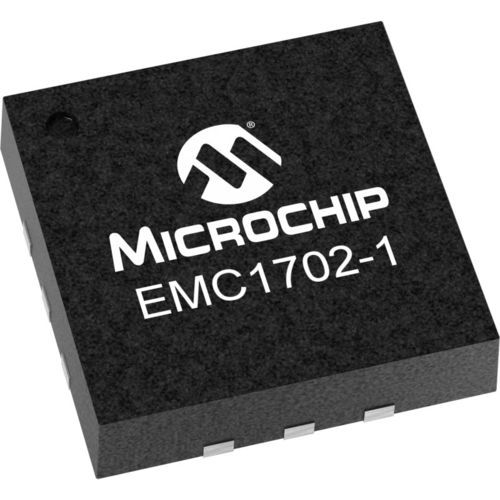

EMC1702 - это комбинированное устройство для измерения тока высокой стороны с точным измерением температуры. Он измеряет напряжение, развиваемое на внешнем резисторе, чтобы представить ток высокой стороны батареи или регулятора напряжения. Он также измеряет напряжение шины и использует эти измеренные значения для расчета пропорциональной мощности. EMC1702 содержит дополнительную схему двунаправленного обнаружения пиков, чтобы отмечать мгновенные скачки тока с программируемой длительностью и порогом величины. Наконец, EMC1702 включает внешний диодный канал для измерения температуры, а также внутренний диод для измерения температуры окружающей среды.
Измерение температуры включает такие расширенные функции, как коррекция ошибок сопротивления (REC), бета-компенсация (для поддержки диодов процессора, требующих модели BJT/транзистор, включая 45-нм и 65-нм процессоры) и автоматическое определение типа диода.
Как измерение тока, так и контроль температуры включают два уровня защиты: один, который может быть замаскирован и вызывает подачу сигнала на вывод ALERT#, и другой, который не может быть замаскирован и вызывает подачу сигнала на вывод THERM#.
Особенности продукта
Двунаправленное измерение тока
Измеряет напряжение шины
точность измерения тока 1%
Интегрированное время от 82 мс до 2,6 с с 11-битным разрешением
диапазон напряжения шины от 3 В до 24 В
Вычисляет пропорциональную мощность
Программное управление для программирования длительности времени и порога величины
Питание по шине или отдельно для работы при низком напряжении
Широкий температурный рабочий диапазон: от -40°C до +85°C
точность 1°C (20°C < TDIODE < 110°C) с разрешением 0,125°C
Установка коэффициента идеальности
---
