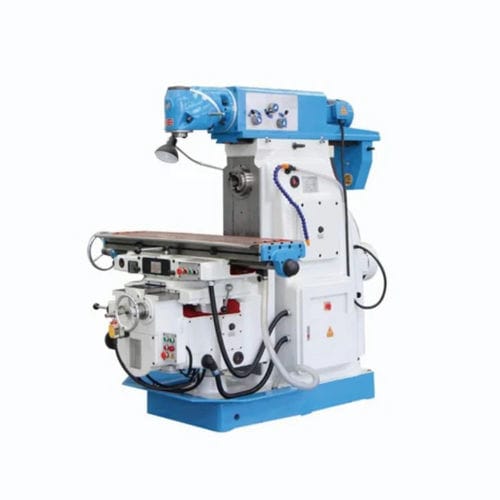

Фрезерный станок 3 оси XA62 series

универсальныйпромышленныйвысокая жесткость

Общее описание
Серия XA62 — универсальный фрезерный станок с двухсекционной поворотной головкой. Шпиндель вращается на 360° в вертикальной и горизонтальной плоскостях и оснащён телескопической гильзой для фрезерования под любым углом. Переключение вертикального/горизонтального режимов осуществляется одним нажатием без замены головки, что обеспечивает большую жёсткость по сравнению с трёхсекционной конструкцией.

Ключевые характеристики

• Серия моделей: XA62 (варианты: XA6232, XA6240)
• Конус шпинделя: ISO (7:24) — XA6232: V: ISO40 / H: ISO50; XA6240: V: ISO40/ISO50 / H: ISO50
• Диапазон скоростей шпинделя: Вертикально 35–1600 об/мин; Горизонтально 30–1500 об/мин
• Число ступеней скоростей: Вертикально 11; Горизонтально 18
• Мощность шпиндельного двигателя: XA6232 = 7,5 кВт; XA6240 = 11 кВт
• Размер рабочего стола: XA6232 = 1320×320 мм (опция 1600×320); XA6240 = 1700×400 мм (опция 2000×400)
• T-образные пазы стола: XA6232 = 3-18-70; XA6240 = 3-18-90
• Максимальная грузоподъёмность стола: XA6232 = 300 кг; XA6240 = 500 кг
• Ходы (ручной / управляемый): X - XA6232 700/680 мм (900 опц.), XA6240 900/880 мм (1100 опц.); Y - XA6232 255/240 мм, XA6240 315/300 мм; Z - обе модели 380/360 мм
• Подача резания: X/Y 23,5–1180 мм/мин; Z 8–394 мм/мин
• Скорость быстрого хода: X/Y 2300 мм/мин; Z 770 мм/мин
• Максимальный угол наклона стола: ±45°; Расстояние от центра шпинделя до стола: XA6232 30–350 мм; XA6240 30–410 мм
• Габариты (Ш×Г×В): XA6232 2294×1770×1665 мм; XA6240 2560×2130×1800 мм
• Примерный вес: XA6232 ≈ 2650 кг; XA6240 ≈ 3850 кг

Области применения

• Прецизионное фрезерование средних и больших заготовок
• Угловое и наклонное фрезерование с использованием телескопической гильзы и 360° поворота головки
• Обработка оснастки, штампов, матриц и тяжёлых промышленных компонентов
• Операции, требующие быстрого переключения между вертикальным и горизонтальным фрезерованием

Опции и конфигурации

• Удлинённые столы (опции 1600×320 мм, 2000×400 мм)
• Увеличение хода по X (900 мм / 1100 мм)
• Опции шпинделя и аксессуаров для подстройки под специфические инструменты и интеграцию с ЧПУ
