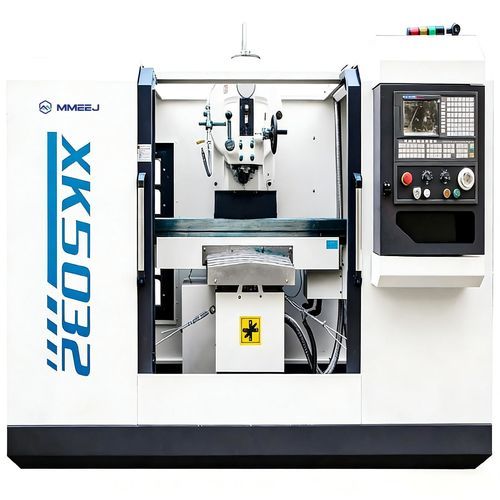

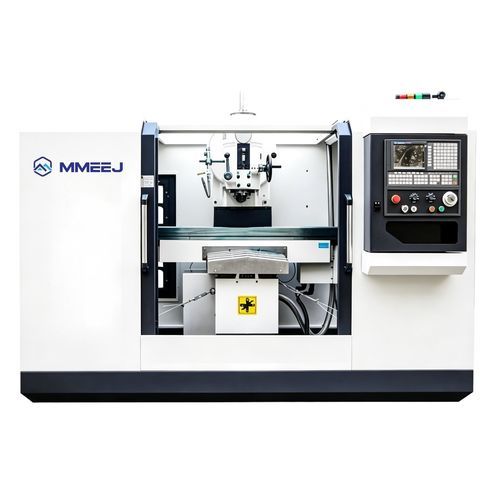

Фрезерный станок с ЧПУ 3 оси XK50 seriesвертикальныйс поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Ход Х
880 mm, 900 mm
(34,65 in, 35,43 in)- Ход Y
300 mm, 310 mm
(11,81 in, 12,2 in)- Ход Z
350 mm, 365 mm
(13,78 in, 14,37 in)- Скорость вращения
МАКС.: 1 500 rpm
(9 425 rad.min-1)МИН.: 30 rpm
(188 rad.min-1)- Мощность
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Вращение стола (ось C)
МАКС.: 45 °
МИН.: -45 °
- Скорость подачи по оси X
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Скорость подачи по оси Y
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Скорость подачи по оси Z
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Точность позиционирования
0,025 mm, 0,05 mm
(0,00098 in, 0,00197 in)- Повторяемость
0,015 mm, 0,025 mm
(0,00059 in, 0,00098 in)- Общий вес
3 250 kg, 4 320 kg
(7 165,02 lb, 9 523,97 lb)- Габаритная длина
2 272 mm, 2 556 mm
(89,4 in, 100,6 in)- Габаритная ширина
1 825 mm, 2 160 mm
(71,9 in, 85 in)- Общая высота
2 094 mm, 2 400 mm
(82,4 in, 94,5 in)
Описание
Краткое описание
Опциональная комплектация
Технические параметры
Ключевые особенности / характеристики
- Стандартная комплектация: система Guangtai 130
- Трёхосевой ЧПУ с ручной передачей шпинделя
- Электронный маслонасос
- Hardened линейные направляющие по трём осям
Опциональная комплектация
- Система управления: GSK, KND
- CNC делительная головка
- Верхний задний центр (top tailstock)
- Пневматический брошьевый агрегат
- Полная защитная листовая облицовка
Технические параметры
- XK5032 — Размер рабочего стола: 1500×320 мм; Ходы стола (X×Y×Z): 900×310×350 мм; T-образный паз: 3-14-70 мм; Коническая посадка шпинделя: ISO50 (7:24); Угол поворота стола (опция): ±45°; Расстояние от торца шпинделя до поверхности стола: 30–380 мм; Расстояние от направляющей станины до оси шпинделя: 350 мм; Диапазон оборотов шпинделя: 30–1500 об/мин; Быстрый ход (X/Y/Z): 6000/6000/3000 мм/мин; Точность позиционирования: 0,025 мм/300 мм; Повторяемость: 0,015 мм/300 мм; Мощность основного привода: 7,5 кВт; Мощность насоса охлаждения: 0,125 кВт; Габариты: 2272×1825×2094 мм; Масса: 3250 кг
- XK5040 — Размер рабочего стола: 1700×400 мм; Ходы стола (X×Y×Z): 880×300×365 мм; T-образный паз: 3-18-90 мм; Коническая посадка шпинделя: ISO50 (7:24); Угол поворота стола (опция): ±45°; Расстояние от торца шпинделя до поверхности стола: 45–410 мм; Расстояние от направляющей станины до оси шпинделя: 450 мм; Диапазон оборотов шпинделя: 30–1500 об/мин; Быстрый ход (X/Y/Z): 3000/3000/1500 мм/мин; Точность позиционирования: 0,05 мм/300 мм; Повторяемость: 0,025 мм/300 мм; Мощность основного привода: 11 кВт; Мощность насоса охлаждения: 0,125 кВт; Габариты: 2556×2160×2400 мм; Масса: 4320 кг
Ключевые особенности / характеристики
- Трёхосевой вертикальный фрезерный центр для обработки тяжёлых деталей
- Конус шпинделя ISO50 для высокой жёсткости и совместимости инструментов
- Доступен с системами управления Guangtai, GSK или KND
- Опционально — поворотный стол и делительная головка для индексирования и угловой обработки
- Листовая защитная облицовка и электронная смазка для промышленной эксплуатации
