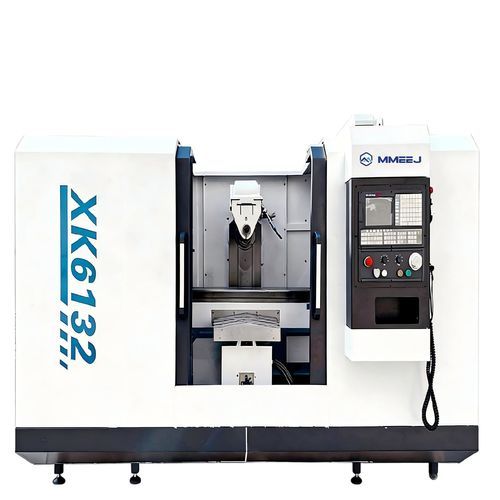

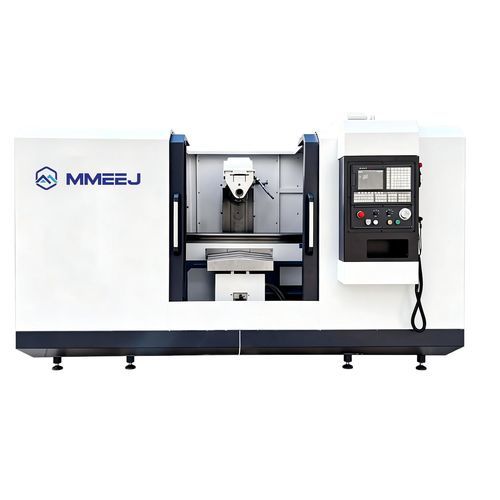

Фрезерный станок с ЧПУ 3 оси XK61 seriesгоризонтальный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Ход Х
900 mm, 1 000 mm
(35,43 in, 39,37 in)- Ход Y
310 mm, 330 mm
(12,2 in, 12,99 in)- Ход Z
400 mm, 410 mm
(15,75 in, 16,14 in)- Скорость вращения
МАКС.: 1 500 rpm
(9 425 rad.min-1)МИН.: 30 rpm
(188 rad.min-1)- Мощность
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Вращение стола (ось C)
МАКС.: 45 °
МИН.: -45 °
- Скорость подачи по оси X
6 000 mm/min
(3,94 in/s)- Скорость подачи по оси Y
3 000 mm/min, 6 000 mm/min
(1,97 in/s, 3,94 in/s)- Скорость подачи по оси Z
3 000 mm/min, 6 000 mm/min
(1,97 in/s)- Точность позиционирования
0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)- Повторяемость
0,01 mm, 0,025 mm
(0,00039 in, 0,00098 in)- Общий вес
2 850 kg, 4 250 kg
(6 283,17 lb, 9 369,65 lb)- Габаритная длина
2 272 mm, 3 310 mm
(89,4 in, 130,3 in)- Габаритная ширина
1 825 mm, 2 200 mm
(71,9 in, 86,6 in)- Общая высота
2 094 mm, 2 394 mm
(82,4 in, 94,3 in)
Описание
Стандартная конфигурация
- Система Guangtai 130
- Трехосевое ЧПУ
- Ручная передача шпинделя
- Электронный масляный насос
- Трехосевая жесткая рейка
- Система: GSK, KND
- Делительная головка с ЧПУ
- Верхняя задняя бабка
- Пневматическая протяжка
- Полностью защищенный лист металла
- Модели: XK6132 и XK6140 (см. различия в параметрах выше)
- Размер рабочего стола: XK6132 = 1500x320 мм; XK6140 = 1700x400 мм
- Перемещение стола: XK6132 = 900x310x410 мм; XK6140 = 1000x330×400 мм
- Конус шпинделя: ISO:50/7:24 (обе модели)
- Опциональный угол поворота стола: ±45° (обе модели)
- Расстояние между торцом шпинделя и столешницей: XK6132 = 20-370 мм; XK6140 = 30-410 мм
- Расстояние от вертикальной направляющей станины до центральной линии шпинделя: XK6132 = 225-505 мм; XK6140 = 275-625 мм
- Диапазон частоты вращения шпинделя: 30-1500/18 об/мин (серия)
- Скорости перемещения (X/Y/Z): XK6132 = 6000/6000/3000 мм/мин; XK6140 = 6000/3000/6000 мм/мин
- Точность позиционирования: XK6132 = 0,020/300 мм; XK6140 = 0,05/300 мм
- Точность повторного позиционирования: XK6132 = 0,010/300 мм; XK6140 = 0,025/300 мм
- Мощность двигателя главного привода: XK6132 = 7,5 кВт; XK6140 = 11 кВт
- Мощность двигателя насоса охлаждения: 0,125 кВт (обе модели)
- Внешние размеры (мм): XK6132 = 2272x1825×2094; XK6140 = 3310x2200x2394
- Масса машины: XK6132 = 2850 кг; XK6140 = 4250 кг
---
