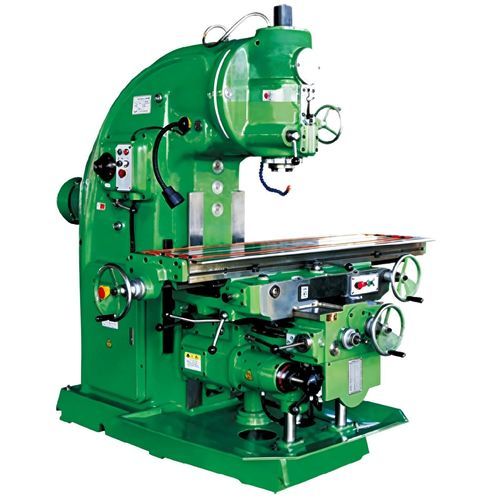

Фрезерный станок 3 оси XA50 series

вертикальный

Обзор
Ручные вертикальные фрезерные станки XA5032 и XA5040 предназначены для общих металлообрабатывающих операций в промышленных мастерских. Они оснащены вертикальным шпинделем с регулируемым углом наклона головки, ручной подачей и опцией автоматического/полуавтоматического перемещения стола; подходят для сверления, фрезерования, очистки поверхности и угловых операций.

Конструкция
Основные узлы — основание, станина, рабочий стол, промежуточная и подъемная салазки, шпиндельная коробка — изготовлены из высокопрочных литых материалов и подвергаются искусственному старению для обеспечения долговременной размерной стабильности и снижения деформаций под нагрузкой. Шпиндельный узел и стол имеют конструкцию, обеспечивающую точность и повышенную несущую способность.

Технические данные

• Размер рабочего стола (мм): XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
• T-образные пазы стола (кол-во/ширина/шаг мм): XA5032 — 3-18-70; XA5040 — 3-18-90
• Макс. нагрузка на стол: XA5032 — 500 кг; XA5040 — 800 кг
• Ход X (продольный) Ручной/Авто (мм): XA5032 — 700/680; XA5040 — 900/880 (1100 опция)
• Ход Y (поперечный) Ручной/Авто (мм): XA5032 — 255/240; XA5040 — 315/300
• Ход Z (вертикальный) Ручной/Авто (мм): XA5032 — 370/350; XA5040 — 385/300
• Скорость быстрой подачи (мм/мин): X 2300, Y 1540, Z 770 (оба моделя)
• Диаметр шпинделя (мм): 29 (оба моделя)
• Диапазон скоростей шпинделя (об/мин): 30–1500 (оба моделя), 18 ступеней
• Угол поворота фрезерной головы: ±45° (оба моделя)
• Расстояние от центра шпинделя до стола (мм): XA5032 — 60–430; XA5040 — 130–515
• Мощность шпиндельного двигателя (кВт): XA5032 — 7.5; XA5040 — 11
• Габариты (мм): XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
• Масса прибл. (кг): XA5032 — 3200; XA5040 — 4250

Применение и опции
Подходит для общего фрезерования, прорезки пазов, обтачивания поверхностей и угловых операций в металлообработке. Для XA5040 доступна опция увеличенного хода по X (1100 мм). По запросу возможна поставка аксессуаров и индивидуальных конфигураций (двигатели, системы управления, оснастка); уточняйте совместимость и монтаж у производителя или дистрибьютора.
