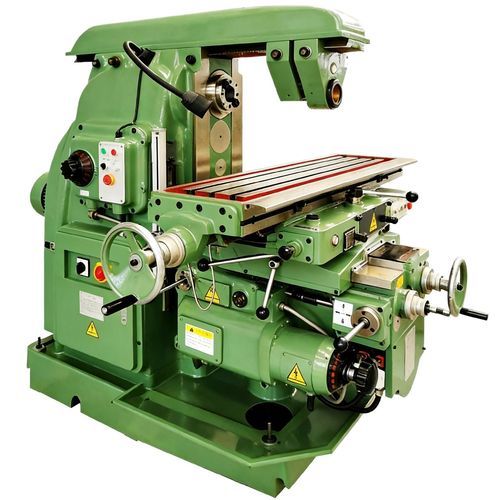

Фрезерный станок 3 оси XA61 series

универсальныйс подвижным столом

Общее описание
Ручной горизонтальный фрезерный станок с универсальным подъёмным столом для обработки плоскостей, пазов и зубчатых колёс. Применим в механических мастерских и производственных участках. Совместим с универсальной фрезерной головой, круговым столом и делительной головкой для расширения области применения.

Технические данные (основные параметры)

• Модели: XA6132 и XA6140.
• Размер рабочего стола: XA6132 = 1320×320 (1600×320 опция); XA6140 = 1700×400 (2000×400 опция).
• T‑паз рабочей плиты (число‑ширина‑шаг): XA6132 = 3‑18‑70; XA6140 = 3‑18‑90.
• Максимальная нагрузка рабочей плиты: XA6132 = 500 кг; XA6140 = 800 кг.
• Мощность шпиндельного двигателя: XA6132 = 7,5 кВт; XA6140 = 11 кВт.
• Диапазон оборотов шпинделя: 30–1500 об/мин, 18 ступеней.

Перемещения и подачи

• Ход стола X (продольный): XA6132 = 700/680 мм (900 опция); XA6140 = 900/880 мм (1100 опция).
• Ход салазок Y (поперечный): XA6132 = 255/240 мм; XA6140 = 315/300 мм.
• Подъёмная ось Z (вертикаль): обе модели = 380/360 мм.
• Скорость подачи при резании: X,Y = 23,5–1180 мм/мин; Z = 8–394 мм/мин.
• Скорость быстрого перемещения: X = 2300 мм/мин; Y = 2300 мм/мин; Z = 770 мм/мин.
• Максимальный угол поворота стола: ±45°.
• Расстояние от центра шпинделя до стола: XA6132 = 30–350 мм; XA6140 = 30–410 мм.

Габариты и масса

• Габаритные размеры (Д×Ш×В): XA6132 = 2294×1770×1665 мм; XA6140 = 2560×2130×1800 мм.
• Примерный вес машины: XA6132 = 2650 кг; XA6140 = 3850 кг.

Области применения и комплектующие

• Области применения: обработка плоскостей, пазов и зубчатых колёс в механических мастерских и производственных средах.
• Опциональные комплектующие: универсальная фрезерная головка, круговой стол, делительная головка для расширения функционала станка.
