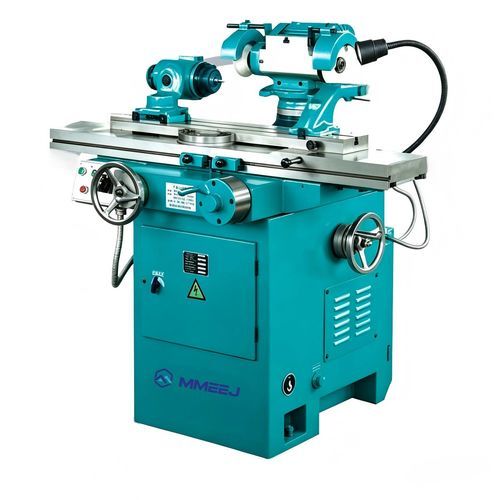

Станок для шлифования с внешним цилиндром M series

с внутренним цилиндромдля зубчатых передачдля инструментов

Обзор
Универсальный шлифовальный станок для инструментов предназначен для шлифования инструментов из быстрорежущей стали, твердого сплава и сходных материалов. Доступен в исполнениях M6025K и 2M9125C, сочетает функции цилиндрического и инструментального шлифования для универсального применения в цехе.

Применение

• Фрезы (концевые, торцевые, сферические)
• Развертки и метчики
• Режущие инструменты для токарной и строгальной обработки
• Зуборезные и специальные инструменты

Конструкция и эксплуатация
Этот многофункциональный шлифовальный станок объединяет универсальное цилиндрическое шлифование и шлифование инструментов в компактной конструкции с гидравлическим или ручным приводом столика. Стол обеспечивает автоматическое возвратно-поступательное движение с бесступенчатым регулированием скорости и ручное управление. Машина предназначена для сухого и мокрого шлифования, обрабатывает внутренние/внешние цилиндрические и конические поверхности, плоскости, фаски и канавки. Шлифовальная головка обеспечивает большой угол поворота в горизонтальной и вертикальной плоскостях и предлагает несколько скоростей шпинделя для различных кругов и геометрии инструментов.

Таблица характеристик
Items | Единица | M6025K | 2M9125C
Макс. диаметр вращения заготовки | mm | 250 | 250
Расстояние между центрами спереди/сзади | mm | 650 | 630
Продольный ход столика | mm | 400 | 400
Габариты столика | mm | 940x135 | 940x135
Угол поворота шлиф.головки (горизонт.) | ° | 360 | 360
Угол поворота шлиф.головки (вертик.) | ° | ±15 | ±15
Вертикальный ход шлиф.головки | mm | 230 | 210
Поперечный ход столика | mm | 230 | 210
Скорости шпинделя шлиф. круга | об/мин | 2650/3800/5350/7600 | 3000/5600
Вращение шпинделя патрона (горизонт.) | ° | 360 | 360
Мощность двигателя шпинделя | kW | 0.45/0.6 | 1.1
Масса станка | kg | 1000 | 1150
Габариты станка | mm | 1350x1275x1250 | 1350x1340x1300

Технические характеристики

• Макс. диаметр вращения: 250 мм (M6025K / 2M9125C)
• Расстояние между центрами: 650 мм (M6025K) / 630 мм (2M9125C)
• Продольный ход столика: 400 мм
• Габариты столика: 940 x 135 мм
• Горизонтальное вращение шлиф.головки: 360°
• Вертикальное вращение шлиф.головки: ±15°
• Вертикальный ход головки: 230 мм (M6025K) / 210 мм (2M9125C)
• Поперечный ход столика: 230 мм (M6025K) / 210 мм (2M9125C)
• Скорости шпинделя шлиф. круга: 2650 / 3800 / 5350 / 7600 об/мин (M6025K); 3000 / 5600 об/мин (2M9125C)
• Вращение шпинделя патрона (горизонт.): 360°
• Мощность двигателя шпинделя: 0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• Масса и занимаемая площадь зависят от модели
