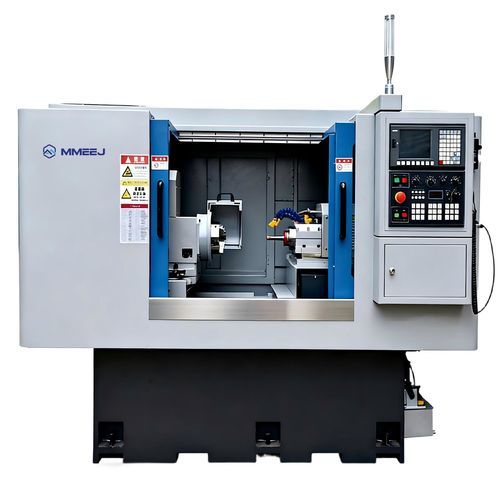

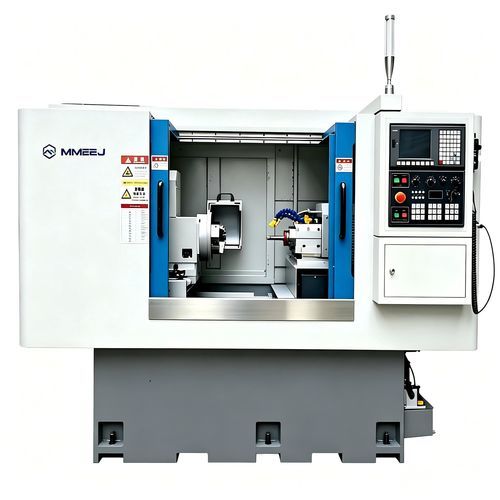

Станок для шлифования с внутренним цилиндром 50-100

для обрабатываемых деталейгоризонтальныйЧПУ

Краткое описание
Эта серия станков для внутреннего цилиндрического шлифования оснащена высокопроизводительной CNC-системой и предназначена для обработки внутренних прямых отверстий, внутренних торцевых поверхностей, внутренних пазов, внутренних уступов, внутренних скруглений, внутренних конических участков и наружных торцевых поверхностей. Варианты шпинделя: механический или электрический. Станки можно интегрировать с роботизированными системами автоматизации для крупносерийного производства.

Применения

• Внутренние прямые отверстия
• Внутренние торцевые поверхности
• Внутренние пазы
• Внутренние уступы
• Внутренние скругления
• Внутренние конические участки
• Наружные торцевые поверхности

Варианты шпинделя

• Механический шпиндель
• Электрический шпиндель

Автоматизация
Интегрируется с различными роботизированными системами автоматизации для загрузки/разгрузки деталей и серийного производства.

Таблица технических данных (по моделям)
Модель | Единица | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Макс. диаметр обработки | мм | 530 | 400 | 500 | 800 | 900
Диапазон шлифуемых отверстий | мм | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Глубина шлифования | мм | 150 | 200 | 600 | 450 | 1000
Макс. ход стола | мм | 500 | 600 | 1000 | 800 | 1300
Макс. масса заготовки | кг | 50 | 150 | 500 | 500 | 1200
Частота вращения шпинделя шлифголовки | об/мин | Выбирать в зависимости от диаметра отверстия детали. | Выбирать в зависимости от диаметра отверстия детали. | Выбирать в зависимости от диаметра отверстия детали. | Выбирать в зависимости от диаметра отверстия детали. | Выбирать в зависимости от диаметра отверстия детали.

Характеристики / Технические спецификации

• Семейство продукции: Станок для внутреннего цилиндрического шлифования
• Доступные модели: 15-15CNC, 20-20CNC, 20-60CNC, 50-45CNC, 50-100CNC
• Макс. диаметр обработки (мм): 530 / 400 / 500 / 800 / 900 (в зависимости от модели)
• Диапазон шлифуемых отверстий (мм): 06–150; Ø30–200; 50–500; Ø100–500 (в зависимости от модели)
• Глубина шлифования (мм): 150 / 200 / 600 / 450 / 1000 (в зависимости от модели)
• Макс. ход стола (мм): 500 / 600 / 1000 / 800 / 1300 (в зависимости от модели)
• Макс. масса заготовки (кг): 50 / 150 / 500 / 500 / 1200 (в зависимости от модели)
• Частота вращения шпинделя шлифголовки: выбирается в зависимости от диаметра отверстия заготовки
• Управление: высокопроизводительная CNC-система
• Варианты шпинделя: механический или электрический
• Автоматизация: совместимость с роботизированными системами для крупносерийного производства
