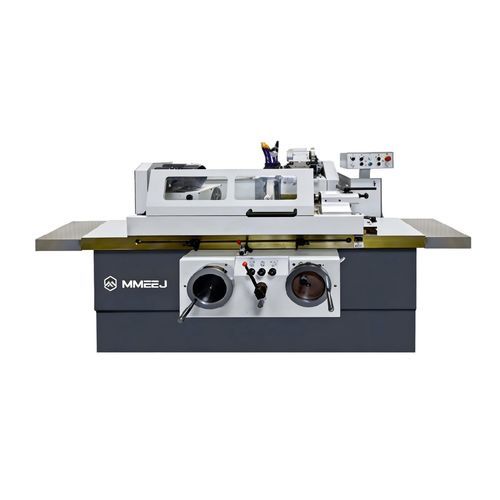

Станок для шлифования с внешним цилиндром M14 series

для обрабатываемых деталейуниверсальныйтрадиционный

Обзор
Конструкция: левые и правые направляющие выполнены по P-V конструкции, прошлифованы вручную с высокой точностью для обеспечения точности и стабильности. Передняя и задняя направляющие подачи шлифовального круга доступны в вариантах роликового или проволочного рельса. Классический механизм управления — простой, безопасный и надежный. Серии M1350, M1450, M1363 оснащены высокостабильными гидростатическими направляющими и высоко жесткими шпинделями с динамическим/статическим давлением. Универсальная шпиндельная головка регулируется до +90° против часовой стрелки для шлифования конических внутренних и наружных деталей в патроне.

Технические характеристики (кратко)

• Модели: M1420, M1432B, M1432H, M1450, M1463.
• Макс. длина обработки по наружному диаметру (O.D.): 500–5000 мм в зависимости от модели.
• Высота центров: 125–370 мм в зависимости от модели.
• Обрабатываемые диаметры (наружный): 5–630 мм в зависимости от модели; внутренние диаметры (I.D.) 12–250 мм.
• Макс. длина внутренней обработки и масса заготовки: до 320 мм (I.D.) и 50–3000 кг в зависимости от модели.
• Поворот шпинделя: +90°; конические гнезда центров зависят от модели (MT4 до Metric 80#).
• Размеры кругов до 600×75×305 мм; окружная скорость круга: 35 м/с.
• Ручная подача и разрешение: грубая/тонкая регулировка до 0,001 мм (в зависимости от модели).
• Частоты вращения шпинделя для внутреннего шлифования и ограничения по размерам кругов зависят от модели (точные rpm и размеры см. при выборе модели).

Особенности / Основные преимущества

• P-V конструкция направляющих, прошлифованных вручную, для высокой точности и стабильности.
• Передние/задние направляющие подачи круга — роликовые или проволочные, в зависимости от потребностей приложения.
• Проверенный, простой и надежный механизм управления для производственной эксплуатации.
• Модификации с гидростатическими направляющими и высоко жесткими шпинделями для повышенной производительности.
• Универсальная шпиндельная головка регулируется до +90° (против часовой стрелки) для внутреннего и наружного конического шлифования в патроне.

Области применения и рекомендации по выбору

• Подходит для наружного и внутреннего цилиндрического шлифования валов, конусов и прецизионных цилиндрических деталей — от мелких до очень крупных заготовок.
• Выбор модели по макс. длине Ø ext., высоте центров и требуемой грузоподъемности (диапазон M1420–M1463 покрывает от легких до тяжелых задач).
• Выберите роликовую или проволочную направляющую в зависимости от требуемой жесткости и предпочтений по обслуживанию.
• Для максимальной статической/динамической точности и интенсивной работы шпинделя рассмотрите модификации с гидростатическими направляющими и высоко жесткими шпинделями.
• Предоставьте габариты заготовки, вес и требуемые допуски для подбора оптимальной модели и конфигурации шлифовального круга.
