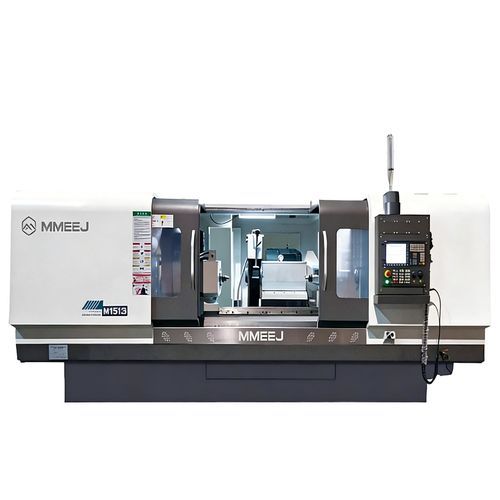

Станок для шлифования с внешним цилиндром MK series

для стекладля обрабатываемых деталейгоризонтальный

Обзор
Станок выполнен с подвижным столом T‑образной компоновки. Фундаментные узлы изготовлены методом литья в смоляном песке; основная конструкция — чугун HT300 (перлитный) для высокой жесткости и стабильности размеров.
ЧПУ управляет осями X и Z раздельно и обеспечивает связь X–Z для автоматической обработки наружного цилиндрического шлифования.
Подходит для шлифования деталей из специальных материалов (стекло, сапфир, карбид кремния, углеродное волокно и т.д.) и для деталей, таких как редукторы, ручки инструментов и цилиндры в промышленных применениях.

Технические характеристики

• MK1320B — Расстояние между центрами (мм): 500, 750; Высота центров (мм): 135; Диаметр шлифования (наруж.) (mm): 8–200; Макс. масса детали (kg): 50
• MK1332 — Расстояние между центрами (мм): 1000, 1500; Высота центров (мм): 180; Диаметр шлифования (наруж.) (mm): 8–320; Макс. масса детали (kg): 150
• MK1620B — Расстояние между центрами (мм): 500, 750; Высота центров (мм): 135; Диаметр шлифования (наруж.) (mm): 8–200; Макс. масса детали (kg): 50
• MK1632 — Расстояние между центрами (мм): 1000, 1500; Высота центров (мм): 180; Диаметр шлифования (наруж.) (mm): 8–320; Макс. масса детали (kg): 150
• MK1350 — Расстояние между центрами (мм): 1500, 2000, 3000, 4000; Высота центров (мм): 270; Диаметр шлифования (наруж.) (mm): 25–500; Макс. масса детали (kg): 1000

Шпиндель

• Конус центра (MT): MK1320B 4; MK1332 5; MK1620B 4; MK1632 5; MK1350 6
• Частота вращения шпинделя / бесступ. (об/мин) 50Hz: MK1320B 26–260; MK1332 19–190; MK1620B 26–260; MK1632 19–190; MK1350 10–100

Шлифовальная головка

• Макс. размер круга (Ø×Ш×внутр.Ø) (mm): MK1320B 400×50×203; MK1332 600×75×305; MK1620B 500×75×203; MK1632 600×75×305; MK1350 750×75×305
• Линейная скорость круга (m/s): все модели 35
• Мин. шаг установки (mm): все модели 0.0001

Рабочий стол

• Макс. угол поворота стола (по часовой стрелке °): MK1320B 5 (500), 3 (750); MK1332 3; MK1620B 5 (500), 3 (750); MK1632 3; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• Макс. угол поворота стола (против часовой °): MK1320B 9; MK1332 7 (1000), 6 (1500); MK1620B 9; MK1632 7 (1000), 6 (1500); MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

Задняя бабка

• Конус центра (MT): MK1320B 4; MK1332 4; MK1620B 4; MK1632 4; MK1350 6
• Ход втулки (mm): MK1320B 30; MK1332 30; MK1620B 30; MK1632 30; MK1350 70

Примечание
Приведенные выше значения соответствуют различным моделям (MK1320B, MK1332, MK1620B, MK1632, MK1350), как указано в таблице спецификаций на странице товара.
