Станок для шлифования поверхность 71 series

поверхностьдля обрабатываемых деталейгоризонтальный

Основные характеристики и эксплуатационные показатели:

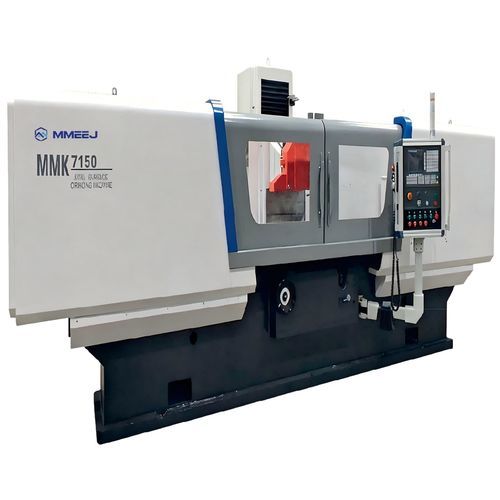

Плоскошлифовальный станок Серии 71 с горизонтальным шпинделем и прямоугольным столом имеет компоновку с перекрестным столом для модификаций с шириной стола ≤ 400 mm и компоновку с подвижной колонной для модификаций с шириной стола > 400 mm. Основная функция — шлифование плоских поверхностей заготовок периферией шлифовального круга; торцевая часть круга может использоваться для шлифования вертикальных поверхностей и канавок. Применим для обработки прямоугольных столов, направляющих с стальными вставками, твердосплавных частей и для прецизионной обработки различных деталей.

Таблица спецификаций (строки — пункты спецификации; столбцы — единицы и значения по моделям):
Позиции | Единица | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
Размеры стола | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
Шлифовальные размеры заготовки | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
Ход стола | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
Поперечный ход седла | mm | 300 | 300 | 450 | 560 | 680 | 820
Скорость поперечного хода седла | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
Ручная микроподача | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
Расстояние между осью шпинделя и столом | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
Шероховатость заготовки | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
Плоскостность стола | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
Масса станка | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500

Технические характеристики / спецификации:

• Серия: Плоскошлифовальный станок Серии 71 с горизонтальным шпинделем и прямоугольным столом
• Компоновка: перекрестный стол для ширины стола ≤ 400 mm; подвижная колонна для ширины стола > 400 mm
• Основная функция: шлифование плоских поверхностей периферией круга; использование торца круга для вертикальных поверхностей и канавок
• Область применения: прямоугольные столы, направляющие со стальными вставками, твердосплавные компоненты, прецизионная обработка различных деталей
• Модели и размеры стола (mm): MG7125 250×630; MMCK7125 250×630; MMCK7140×8 400×800; MMK7150 500×2000; MT7160×16 600×1600; MT7180 800×2000
• Шлифовальные размеры (mm): MG7125 250×630×375; MMCK7125 250×630×375; MMCK7140×8 400×800×430; MMK7150 500×2000×550; MT7160×16 600×1600×550; MT7180 800×2000×550
• Ход стола (mm): MG7125 700; MMCK7125 700; MMCK7140×8 870; MMK7150 2000; MT7160×16 2200; MT7180 2200
• Поперечный ход седла (mm): 300 / 300 / 450 / 560 / 680 / 820 (по моделям)
• Скорость поперечного хода (mm): диапазоны зависят от модели (например, 15～1500; 0～1400; 10～950; 75～1500)
• Ручная микроподача (mm): 0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01 (по моделям)
• Расстояние ось шпиндель–стол (mm): значения по моделям (например, 550/110; 550/100; 605/110; 775/160)
• Шероховатость поверхности заготовки (μm): до Ra≤0.08 на некоторых моделях; до Ra≤0.63 на больших моделях
• Плоскостность стола (mm): от 0.003/300 до 0.01/1000 в зависимости от модели
• Масса станка (kg): 3200 / 3200 / 4200 / 12000 / 12000 / 14500 (по моделям)
