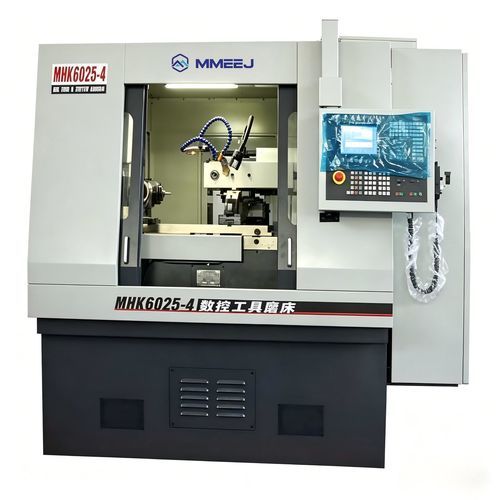

Станок для шлифования для инструментов MHK6025 series

для обрабатываемых деталейЧПУ4 оси

Обзор продукта
CNC-шлифовальный станок для инструментов использует систему управления Siemens 828DBASIC с четырьмя осями и привод AC-сервопривод, обеспечивая работу по четырем осям с четырехзвенной кинематикой:

• Продольное перемещение стола
• Поперечное перемещение шлифовальной головки
• Вертикальное перемещение шлифовальной головки
• Вращательное движение делительной головки CNC

Техническая таблица
item | Единица | MHK6025-4 | MHK6025-3 | MHK6025-2
Количество управляющих осей | / | 4 | 3 | 2
Максимальный диаметр вращения заготовки | mm | 250 | 250 | 250
Расстояние между центрами передний/задний | mm | 450 | 450 | 450
Продольный ход стола | mm | 400 (ось X) | 400 (ось X) | 400 (ось X)
Размеры стола | mm | 900×135 | 900×135 | 900×135
Угол поворота шлифовальной головки в горизонтальной плоскости | ° | 360 | 360 | 360
Угол поворота шлифовальной головки в вертикальной плоскости | ° | ±15 | ±15 | ±15
Вертикальное перемещение шлифовальной головки | mm | 200 (ось Y) | 200 (ось Y) | 200
Поперечное перемещение шлифовальной головки | mm | 200 (ось Z) | 200 (ось Z) | 200
Разрешение осей X, Y, Z | mm | 0.001 | 0.001 | 0.001
Разрешение оси A | ° | 0.001 | 0.001 | 0.001
Скорость вращения шпинделя абразивного круга | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
Коническое отверстие шпинделя патрона CNC | / | Morse 5 | Morse 5 | Morse 5
Вращение шпинделя патрона в горизонтальной плоскости | ° | 360 | 360° | 360°
Мощность двигателя шпинделя | kW | 2.2 | 2.2 | 1.1
Масса станка | kg | 2800 | 2800 | 1150
Габариты станка | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

Характеристики / технические спецификации

• Система управления: Siemens 828DBASIC, четырехосная CNC-система
• Привод: AC-сервопривод
• Четырехзвенное движение: продольное (стол), поперечное (шлифовальная головка), вертикальное (шлифовальная головка), вращательное (делительная головка CNC)
• Модели: MHK6025-4 (4 оси), MHK6025-3 (3 оси), MHK6025-2 (2 оси)
• Максимальный диаметр вращения заготовки: 250 мм (все модели)
• Расстояние между центрами перед/зад: 450 мм (все модели)
• Ход стола (ось X): 400 мм (все модели); размер стола: 900×135 мм
• Поворот шлифовальной головки: горизонтально 360°; вертикально ±15°
• Ход шлифовальной головки: вертикально (ось Y) 200 мм; поперечно (ось Z) 200 мм
• Разрешение осей: X/Y/Z 0.001 мм; ось A 0.001°
• Скорость шпинделя абразивного круга: 3000 / 5600 rpm
• Коническое отверстие шпинделя патрона CNC: Morse 5
• Вращение патрона (горизонтальная плоскость): 360°
• Мощность мотора шпинделя: 2.2 kW (MHK6025-4 & MHK6025-3), 1.1 kW (MHK6025-2)
• Масса станка: 2800 kg (MHK6025-4 & MHK6025-3), 1150 kg (MHK6025-2)
• Габариты станка (Д×Ш×В): MHK6025-4/3 = 2260×1600×2830 mm; MHK6025-2 = 1850×1500×1900 mm
