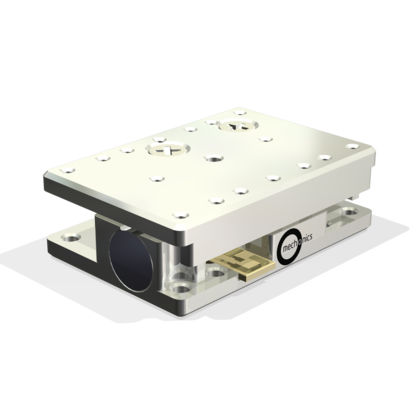

Координатный стол XY MS15поступательного перемещенияпьезоэлектрический2 оси
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Направление
- XY, поступательного перемещения
- Тип
- пьезоэлектрический
- Количество осей
- 2 оси
- Другие характеристики
- компактный, низковакуумный, миниатюрный
- Ход
10 mm
(0,394 in)- Скорость
1,5 mm/s
- Нагрузка
20 g
(0,71 oz)
Описание
компактная конструкция для применения в сверхвысоких температурах
комбинация xy без переходной пластины
Сверхмалые миниатюрные трансляционные ступени с пьезоэлектрическим инерционным приводом для сверхвысоких температур.
Технические данные
Ширина - 22 мм
Высота - 7 мм
Глубина - 15 мм
Макс. нагрузка
Момент (Mx) - 4,5 Нсм
Момент (My) - 1,5 Нсм
Момент (Mz) - 3,2 Нсм
Усилие блокировки (Fx) - 3 Н
Опорное усилие (Fy, Fz) - 20 Н
Точность наведения
Угол рысканья - 20 угловых секунд
Угол тангажа - 60 угловых секунд
Вертикальное отклонение - 1 мкм
Боковое отклонение - 2 мкм
---
