Станок электроэрозионной обработки путем забивания EDNC17

SEDMвысокой точностивысокоскоростной

Обзор

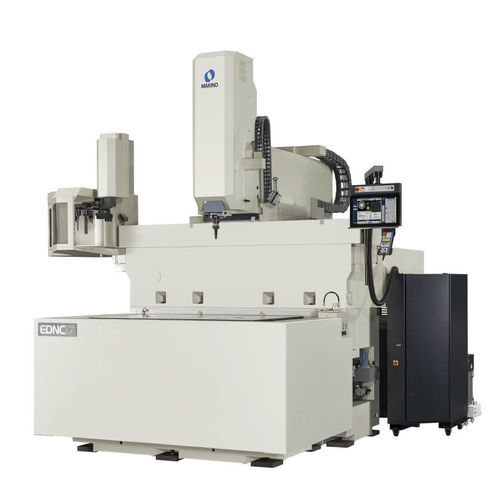

Makino EDNC17 — погружной электроэрозионный станок (EDM), разработанный для крупных деталей штампов и пресс-форм с увеличенными ходами X/Y и вместительной рабочей ванной. Аппарат сочетает стационарный рабочий стол и интегрированный диэлектрический резервуар в основании станка, что уменьшает занимаемую площадь и повышает тепловую стабильность для обеспечения постоянной точности. Программируемое 4-стороннее подъёмное/опускное устройство ванны обеспечивает удобный доступ для загрузки/выгрузки больших деталей и снижает потребность в автоматизации. Станок допускает детали весом до 10 000 кг или размерами до 2 500 × 1 600 мм.

Ось Z, ATC и производительность
EDNC17 использует высокоскоростную ось Z HS-Rib от Makino с прыжковой скоростью до 20 м/мин и ускорением 1,0G, что подходит для обработки ребристых электродов и позволяет существенно сократить время обработки. Ось Z оснащена сердечно-охлаждаемым шарико-винтовым механизмом и выделенным закрытым контуром охлаждения для обеспечения точности глубины по всему ходу 800 мм. Доступны опции автоматической смены инструмента (ATC) на 8, 16, 32 позиции, расположенные вне рабочей ванны, чтобы не ограничивать ходы и возможности обработки.

Система управления и генераторные технологии
Конфигурация включает генераторы SuperSpark IV и HyperCut и систему управления Hyper-i от Makino. EDNC17 оснащён графическим интерфейсом на большом 24"-класса HD сенсорном экране с интуитивной работой, похожей на мобильные устройства. На станке доступны встроенные функции поддержки: цифровые руководства EDM Assist, видеоруководства и функция E-Tech Doctor для графической настройки режимов обработки.

Технические характеристики (метрические)
Стол: 2 000 x 1 350 мм; X: 1 700 мм Y: 1 150 мм Z: 800 мм
Быстрая подача: 5 000 мм/мин
Макс. вес детали: 10 000 кг
Вместимость ATC: 8, 16, 32
Размер ванны: 2 500 x 1 600 x 800 мм
Макс. вес электрода: 100 кг
Макс. доступный ток: 60A ~ 240A

Технические характеристики (дюймы)
Стол: 78,7" x 53,2"; X: 66,9" Y: 45,3" Z: 31,5"
Быстрая подача: 197 ipm
Макс. вес детали: 22 046 lbs
Вместимость ATC: 8, 16, 32
Размер ванны: 98,4" x 63,0" x 31,5"
Макс. вес электрода: 220 lbs
Макс. доступный ток: 60A ~ 240A

Ключевые особенности / технические данные

• Модель: EDNC17
• Производитель / Бренд: Makino
• Стол (метрический): 2 000 x 1 350 мм
• Стол (имперский): 78,7" x 53,2"
• Ход по X: 1 700 мм (66,9")
• Ход по Y: 1 150 мм (45,3")
• Ход по Z: 800 мм (31,5")
• Быстрая подача: 5 000 мм/мин (197 ipm)
• Макс. вес детали: 10 000 кг (22 046 lbs)
• Размер ванны: 2 500 x 1 600 x 800 мм (98,4" x 63,0" x 31,5")
• Макс. вес электрода: 100 кг (220 lbs)
• Варианты емкости ATC: 8, 16, 32 (вне рабочей ванны)
• Макс. доступный ток: 60A ~ 240A
• Ось Z: HS-Rib высокоскоростная ось Z, прыжковые скорости до 20 м/мин, ускорение 1,0G
• Ход оси Z: 800 мм (31,5") с сердечно-охлаждаемым шарико-винтовым механизмом и выделенным закрытым контуром охлаждения
• Генераторы: SuperSpark IV и HyperCut
• Управление: Hyper-i с 24" классом HD сенсорным экраном, цифровые руководства EDM Assist, видеоуроки и инструменты E-Tech Doctor
• Конструкция: стационарный рабочий стол, интегрированный диэлектрический резервуар в базовой отливке для повышенной тепловой стабильности
• Максимальное размещение деталей (примеры): детали весом до 22 000 lbs или размером до 2 500 x 1 600 мм
