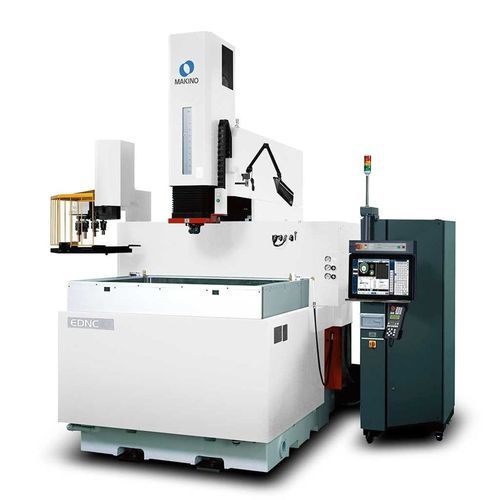

Станок электроэрозионной обработки путем забивания EDNC10

высокой точностивысокоскоростнойсверхточный

Обзор EDNC10 — формообразующий электроэрозионный станок (die-sinker EDM) с увеличенными ходами по осям X/Y/Z, доступный в стандартной и широкотankовой конфигурациях. Стандартная ванна принимает детали размером до 1 500 x 1 100 мм (59,1" x 43,3"), широкая ванна — до 2 000 x 1 100 мм (78,7" x 43,3"). Машина оснащена программируемой подъёмно‑опускной ванной с трёх сторон и неподвижным рабочим столом для беспрепятственного доступа. Резервуар диэлектрика интегрирован в литьё основания, что экономит площадь и улучшает тепловую стабильность. Жёсткая конструкция обеспечивает высокую точность при обработке тяжёлых заготовок до 3 000 кг (6 614 lbs).

Управление и ПО EDNC10 комплектуется системой управления Hyper-i с большим HD‑сенсорным экраном, упрощённым графическим интерфейсом и интуитивной панелью оператора. Ключевые функции: HyperCut, SuperSpark™ IV, встроенные цифровые руководства и E‑Tech Doctor для поддержки операторов и оптимизации процессов.

Опции производительности

• HS-Rib высокоскоростная Z‑ось: скачкообразные перемещения до 20 м/мин с ускорением 1,5G и охлаждением сердцевины шариковой винтовой передачи для улучшения контроля глубины и сокращения времени обработки (до ~60% в некоторых операциях).
• Опциональные системы ATC (автоматическая смена инструмента) для повышения уровня безоператорной работы и полного использования хода машины.
• Опции конфигурации ванны для увеличения вместимости детали (стандартная vs широкая ванна).

Конструкция и возможности

• Программируемая подъёмно‑опускная ванна с трёх сторон для улучшенного доступа.
• Неподвижный стол для жёсткости и точности обработки.
• Интегрированный резервуар диэлектрика в основании для повышения тепловой стабильности и сокращения занимаемой площади.
• Обработка тяжёлых заготовок до 3 000 кг (6 614 lbs).

Технические характеристики

• Стол / ходы: Стол 1 300 x 950 мм — X: 1 000 мм, Y: 600 мм, Z: 500 мм.
• Размер ванны: Стандарт 1 500 x 1 100 x 500 мм (59,1" x 43,3" x 19,7"); опция широкая ванна для деталей до 2 000 x 1 100 мм (78,7" x 43,3").
• Быстрая подача: 5 м/мин (197"/мин).
• Макс. вес заготовки: 3 000 кг (6 614 lbs).
• Вместимость ATC: 8 или 16 (опциональные конфигурации).
• Макс. вес электрода: 100 кг (220 lbs).
• Доступный ток: 60 A – 240 A.
• Управление: Hyper-i с HyperCut и SuperSpark™ IV; встроенные цифровые руководства и E‑Tech Doctor; большой HD‑сенсорный экран.
• Опция высокой скорости: HS-Rib Z‑ось — скачкообразные перемещения до 20 м/мин с 1,5G; охлаждение сердцевины шариковой винтовой передачи для температурного контроля и точного соблюдения глубины.
