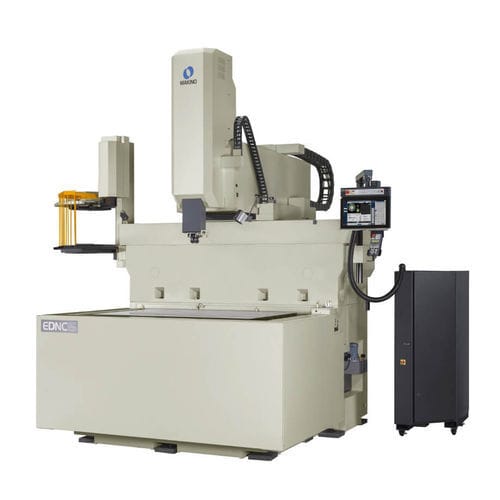

Станок электроэрозионной обработки путем забивания EDNC15

высокоскоростнойс высокой производительностьюЧПУ

Обзор EDNC15 - это электроэрозионный станок, предназначенный для обработки больших и тяжелых деталей и обеспечивающий исключительную точность благодаря прочной конструкции стационарного рабочего стола и повышенной термостойкости. Станок интегрирует диэлектрический резервуар в базовую отливку для уменьшения занимаемой площади и поддержки тяжелых деталей весом до 10 000 кг. EDNC15 предлагает опции ATC (автоматического устройства смены инструмента) для увеличения времени обработки без присмотра и оснащен 4-сторонним программируемым подъемно-опускным рабочим баком для облегчения доступа к рабочей зоне и упрощения интеграции роботов. Технологии управления и EDM EDNC15 оснащен системой управления Hyper-i от Makino с интуитивно понятным графическим сенсорным экраном высокой четкости класса 24". Hyper-i позволяет использовать расширенные возможности станка, включая встроенные цифровые справочники EDM и функцию помощи E-Tech Doctor. В станке используются передовые технологии обработки, такие как SuperSpark™ IV и HyperCut, что позволяет достичь быстрого времени цикла и высокой производительности. Основные характеристики и опции изделия

• Опциональная внешняя система ATC (ATC расположена вне рабочего бака, чтобы не накладывать ограничения на ход или обработку).
• Опциональная высокоскоростная ось Z HS-Rib для сокращения времени обработки мелких деталей до 60%; включает специальный охладитель с замкнутым контуром и ось Z с охлаждением сердечника шарико-винтовой пары, позволяющую выполнять высокоскоростные скачкообразные движения со скоростью до 20 м/мин и ходом 800 мм.
• 4-сторонний программируемый поднимающийся и опускающийся рабочий бак упрощает загрузку/разгрузку и интеграцию роботов.
• Встроенный диэлектрический резервуар в базовую отливку для повышения термостабильности и уменьшения занимаемой площади.

Технические характеристики (таблица - метрическая) Стол: 2,000 x 1,000 мм X: 1 500 мм Y: 700 мм Z: 500 мм (800 мм) Быстрое перемещение: 5 000 мм/мин Максимальный вес заготовки: 10 000 кг Емкость ATC: 8, 16, 32 Размер резервуара: 2 500 x 1 400 x 800 мм Максимальный вес электрода: 100 кг Максимальная сила тока: 60A ~ 240A Технические характеристики (таблица - английский) Стол: 78.7" x 39.4" X: 59.0" Y: 27.6" Z: 19.7" (31.5") Быстрая траверса: 197 ipm Максимальный вес заготовки: 22 046 фунтов Емкость ATC: 8, 16, 32 Размер резервуара: 98,4" x 55,1" x 31,5" Максимальный вес электрода: 220 фунтов Максимальная сила тока: 60A ~ 240A Caractéristiques / spécifications techniques

• Модель: EDNC15
• Тип станка: Sinker EDM
• Размер стола (метрический): 2,000 x 1,000 мм
• Размер стола (имперский): 78.7" x 39,4"
• Размер хода (метрический, стол tech-spec): X 1 500 мм, Y 700 мм, Z 500 мм (опция: 800 мм)
• Ход (имперский, параграф): X 59,0", Y 27,6", Z 19,7" (опция: 31,5")
• Скоростной ход: 5 000 мм/мин (197 ipm)
• Максимальный вес заготовки: 10 000 кг (22 046 фунтов)
• Варианты емкости АТС: 8, 16, 32
• Размер бака (метрический): 2 500 x 1 400 x 800 мм
• Размер бака (имперский): 98.4" x 55.1" x 31.5"
• Максимальный вес электрода: 100 кг (220 фунтов)
• Максимальный доступный ток: 60A - 240A
• Управление: Управление Makino Hyper-i с сенсорным экраном класса 24", встроенными цифровыми руководствами EDM assist и E-Tech Doctor
• EDM-технологии: SuperSpark™ IV, HyperCut
• Опциональная высокоскоростная ось Z HS-Rib: прыжковые движения до 20 м/мин, ход 800 мм, включает охладитель замкнутого цикла и шарико-винтовую ось Z с охлаждением сердечника
• Встроенный диэлектрический резервуар в базовой отливке для термостабильности
