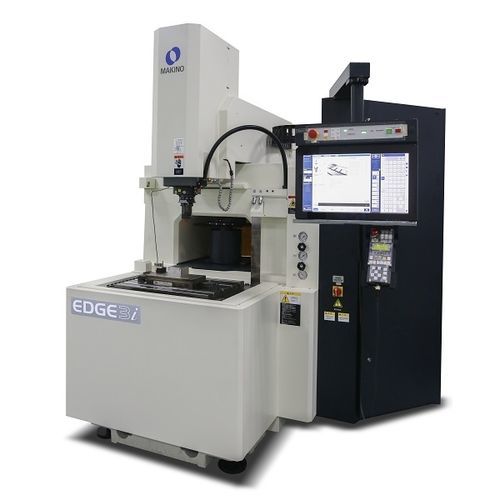

Станок электроэрозионной обработки путем забивания EDGE3i

сверхточныйЧПУ

Обзор
Станок электроэрозионный погружной EDGE3i (sinker EDM) обеспечивает открытый и свободный доступ к рабочей зоне благодаря программируемому поднимающемуся/опускающемуся четырёхстороннему резервуару и стационарному рабочему столу, что обеспечивает надёжную и повторяемую точность при операциях погружной ЭДМ.

Конструкция и занимаемая площадь
Площадь установки уменьшена за счёт интеграции диэлектрического резервуара в корпус основания, что исключает необходимость внешних ёмкостей. В стандартной комплектации присутствует диэлектрический охладитель. Система ATC (Automatic Tool Change) размещена внутри под конструкцией X/Y для повышения эффективности процесса и обеспечения продолжительной работы без присмотра.

Интерфейс оператора и управление
Оснащён контроллером Makino Hyper-i: 24" HD сенсорный экран с интуитивно-понятным интерфейсом, похожим на смартфон. Встроенные средства поддержки включают интерактивный E-Tech Doctor для настройки условий обработки, обучающие видео на контроллере и портативную продвинутую Handbox с LED-индикацией и аварийной остановкой для безопасного и точного ручного управления.

Технологии процесса и производительности
Серия EDGEi объединяет продвинутые технологии для улучшения качества поверхности и кромки: режимы генератора SuperSurface и SuperEdge для равномерной отделки и металлургического качества; Makino IES (Intelligent Expert System) и SuperSpark4 для адаптивного управления мощностью и прыжками с целью стабилизации разряда EDM, уменьшения износа электродов и оптимизации времени цикла и точности.

Области применения
Предназначен для универсальных применений погружной ЭДМ, требующих повторяемой точности, уменьшенной занимаемой площади, эффективной работы без присмотра и строгого контроля качества поверхности и кромок при изготовлении оснастки и штампов.

Характеристики / технические данные

• Размер стола (метрический): 600 x 450 mm — Ходы стола (метрический): X: 450 mm, Y: 300 mm, Z: 320 mm
• Скорость быстрого перемещения (метрический): 5 000 mm/min
• Макс. масса заготовки: 800 kg
• Вместимость ATC: 5, 8, 16
• Размер бака: 800 x 550 x 350 mm
• Опускаемый бак: Да
• Макс. масса электрода: 50 kg
• Макс. доступный ток: 80 A
• Размер стола (имперский): 23.6" x 17.7" — Ходы стола (имперский): X: 17.7", Y: 11.8", Z: 12.6"
• Скорость быстрого перемещения (имперский): 197 ipm
• Макс. масса заготовки (имперский): 1,764 lbs
• Макс. масса электрода (имперский): 110 lbs
