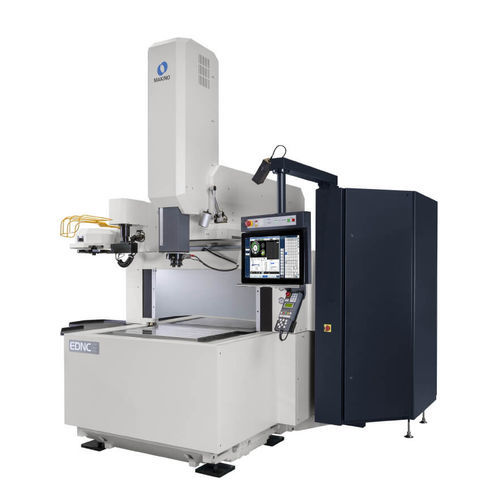

Станок электроэрозионной обработки путем забивания EDNC6

путем забиваниявысокоскоростнойс устройством смены электродов

Обзор
EDNC6 — синкер-ЭДМ с увеличенными ходами по осям X/Y/Z и расширенным рабочим баком по сравнению с серией EDAF. Стандартная конфигурация использует программируемый подъёмно-опускной бак с тремя сторонами, расположенный ниже уровня стола, для заготовок до 1 000 × 750 мм (39” × 29”). Опция широкого бака с программируемой передней дверцей поддерживает детали до 1 400 × 900 мм (55” × 35”). Конструкция обеспечивает удобный доступ к зоне обработки и стационарному столу для ускоренной установки детали и упрощённого контроля процесса. Резервуар диэлектрика интегрирован в литую основу для улучшения тепловой стабильности и уменьшения занимаемой площади.

Функции
Управление: система Hyper-i с технологиями HyperCut и SuperSpark™ IV. Интерфейс: большой HD сенсорный экран с графическим меню и встроенными цифровыми руководствами. Поддержка: функции помощи E-Tech Doctor и система e‑learning для быстрого обращения операторов. Опции: внешний автоматический сменщик инструментов (ATC), установленный за пределами бака для полного использования хода машины. Механика: опциональная Z‑ось HS-Rib с сердечно-охлаждаемым шариковинтовым шпинделем снижает время черновой обработки мелких деталей электродов; прыжковые перемещения до 20 m/min при ускорении 1,5G.

Технические характеристики (сводная таблица)
Стол: 800 x 550 mm
X: 650 mm Y: 450 mm Z: 350 mm (опция 500 mm)
Быстрая подача: 5 000 mm/min
Макс. масса заготовки: 1 500 kg
Вместимость ATC: 16 или 32 инструмента
Размер бака: 1 100 x 750 x 450 mm (опция широкий бак поддерживает до 1 400 x 900 mm)
Макс. масса электрода: 100 kg
Макс. доступный ток: 60 A — 240 A

Характеристики / технические данные

• Размеры стола (метрические): 800 x 550 mm
• Ходы (метрические): X = 650 mm; Y = 450 mm; Z = 350 mm (опция 500 mm)
• Быстрая подача: 5 000 mm/min (197 ipm)
• Максимальная масса заготовки: 1 500 kg (3 307 lbs)
• Вместимость ATC (автоматический сменщик инструментов): 16 или 32 инструмента
• Размер бака (метрический): 1 100 x 750 x 450 mm (опция широкий бак поддерживает до 1 400 x 900 mm)
• Макс. масса электрода: 100 kg (220 lbs)
• Макс. доступный ток: 60 A — 240 A
• Система управления: Hyper-i с HyperCut и SuperSpark™ IV; интегрированные цифровые руководства, помощь E-Tech Doctor и e‑learning
• Опция Z HS-Rib: прыжковое перемещение до 20 m/min, ускорение 1,5G, сердечно-охлаждаемая шариковинтовая пара
• Резервуар диэлектрика интегрирован в литую основу для повышения тепловой стабильности
