Обрабатывающий центр ЧПУ 4 оси MCD2018
горизонтальный60 инструментов120 инструментов

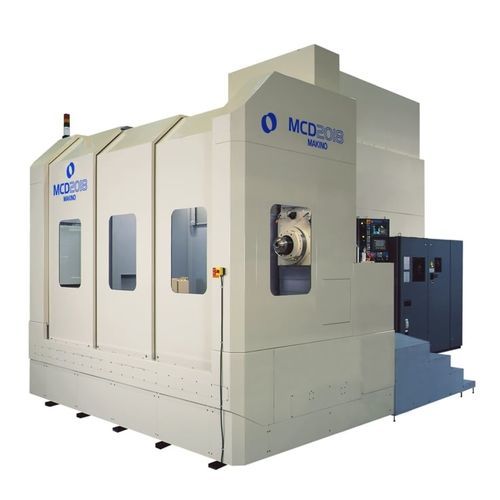

Обрабатывающий центр ЧПУ 4 оси - MCD2018 - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Обрабатывающий центр ЧПУ 4 оси - MCD2018 - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
4 оси
Направление шпинделя
горизонтальный
Количество инструментов
30 инструментов, 60 инструментов, 120 инструментов
Сопутствующие функции
для фрезерования, для резки, для сверления
Применение
для форм, для тяжелых работ, для крупногабаритных деталей
Другие характеристики
с высокой скоростью, высокоэффективный, высокая жесткость
Ход Х

2 000 mm
(78,74 in)

Ход Y

1 800 mm
(70,87 in)

Ход Z

1 300 mm, 1 500 mm
(51,18 in, 59,06 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Скорость подачи по оси X

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Y

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Z

16 000 mm/min
(10,5 in/s)

Грузоподъемность стола

8 000 kg, 12 000 kg
(17 637 lb, 26 455 lb)

Вес инструментов (макс)

30 kg
(66,1 lb)

Время смены инструмента

18 s

Описание

Обзор
MCD2018 — тяжёлый горизонтальный обрабатывающий центр (HMC), предназначенный для высокоскоростной и высокоточной FF-обработки тяжёлых штампов/форм и крупных деталей. Сочетает в себе длинный жёсткий шпиндель и высокоточный индексируемый стол, обеспечивая возможность глубинного фрезерования, gun-drilling и тяжёлой резки.

Ключевые характеристики
  • Длинный жёсткий шпиндель для улучшенного глубинного фрезерования и тяжёлой обработки.
  • Высокоточный индексируемый стол с разрешением 0,0001°; стол выдерживает нагрузки до 8 000 кг (опция 12 000 кг).
  • Абсолютное определение положения по всем осям для воспроизводимости и сокращения времени наладки.
  • Несколько спиральных конвейеров для стружки и эффективная система охлаждения для больших объёмов стружки.
  • Полностью закрытый защитный кожух с передней дверью и крышкой, которые открываются полностью для облегчения установки больших заготовок.
  • Стандартный шпиндель 6000 об/мин (опции: 4000, 8000, 15000, 18000); стандартный магазин 30 инструментов (опции до 399).
  • Скорость быстрого перемещения и подачи до 16 000 мм/мин; время смены инструмента ~18 с.


Рекомендуемые операции
  • FF-обработка тяжёлых штампов и форм.
  • Глубинное фрезерование и интенсивная съёмка материала на крупных деталях.
  • Gun-drilling и глубокое сверление, где критичны жёсткость и вылет шпинделя.


Технические характеристики
  • Стол: 1800 мм × 1300 мм (70,9" × 51,2")
  • Ходы (X × Y × Z): X: 2000 мм; Y: 1800 мм; Z: 1300 мм (Z 1500 мм опция)
  • Ось B: индексирование 360°
  • Ось C: N/A
  • Частота вращения шпинделя: 6000 об/мин (опции: 4000 / 8000 / 15000 / 18000 об/мин)
  • Быстрое перемещение: 16 000 мм/мин (630 ipm)
  • Скорость резания: 16 000 мм/мин (630 in/min)
  • Макс. заготовка: Ø 2200 мм × 2100 мм (с ограничениями)
  • Макс. полезная нагрузка: 8 000 кг (12 000 кг опция)
  • Разрешение индексирования стола: 0,0001°; стол выдерживает до 8 тонн
  • Емкость ATC: 30 (опции: 60, 99, 120, 180, 280, 399)
  • Время смены инструмента: 18 с
  • Макс. диаметр инструмента: 300 мм (с ограничениями)
  • Макс. вес инструмента: 30 кг
  • Стандартные функции: абсолютное определение положения на всех осях; несколько спиральных конвейеров для стружки; полностью закрытый защитный кожух с передней дверью и крышкой, которые открываются полностью
  • Рекомендуемые операции: FF-обработка, gun-drilling, глубинное фрезерование, тяжёлая резка
