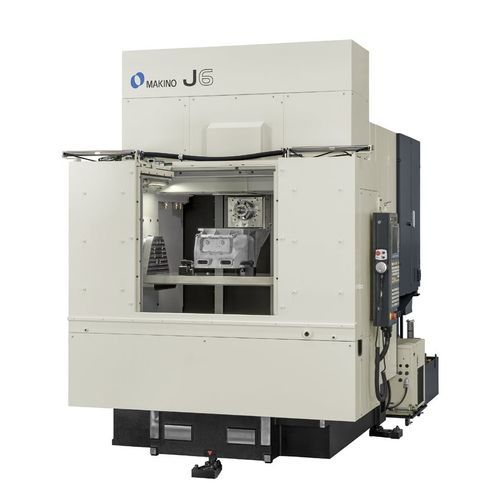

Обрабатывающий центр ЧПУ 5 осей J6

горизонтальныйдля цветных металловHSK A-63

Обзор
Семейство высокоскоростных, высокопроизводительных горизонтальных обрабатывающих центров с одним столом, разработанное как ядро гибких высокообъемных линий ЧПУ. Серия J6 использует кинематику со сложенной конфигурацией осей и одностоловую компоновку для эффективного удаления стружки и обеспечения термо‑механической стабильности при обработке негферромагнитных деталей near‑net при массовом производстве.

Конфигурация семейства

• Оптимизировано для деталей из негферромагнитных материалов в приближенной к финальной форме и для высокопроизводительного производства.
• Доступно в трёх кинематических вариантах: две 4‑осные версии (A‑ось или B‑ось) и одна 5‑осная версия (B над A).
• Компактная планировка и истинное трёхточечное выравнивание для стабильности позиционирования в производственных ячейках.

Технические характеристики (метрические)
A‑ось: неограничено (тип A) / +90° / -180° (тип A/B)
B‑ось: неограничено (типы A, A/B)
Частота вращения шпинделя: 16 000 об/мин (12 000 об/мин опц.)
Форма хвостовика шпинделя: HSK‑A63
Скорость быстрого перемещения: 75 000 mm/min
Скорость резания: 50 000 mm/min
Паллет (ход, стандарт): X: 750 mm Y: 560 mm Z: 500 mm
Максимальный размер детали: зависит от кинематического варианта
Максимальная полезная нагрузка: 500 kg (тип B); 400 kg (типы A, A/B)
Ёмкость ППУ (ATC): 30 инструментов (40 опц.)
Время смены инструмента (chip‑to‑chip): 2,0 s ± 10 %
Макс. диаметр инструмента: Ø100 mm (Ø125 mm с ограничениями)
Макс. вес инструмента: 8 kg

Технические характеристики (имперские)
Паллет (ход, стандарт): X: 29.5" Y: 22.0" Z: 19.9"

Ключевые особенности / технические моменты

• Одностольный горизонтальный HMC для высокоскоростных и высокопроизводительных задач.
• Кинематика со сложенной конфигурацией осей обеспечивает контроль потока стружки и повышение производительности.
• Три кинематические опции для соответствия технологическим требованиям: 4‑оси (A), 4‑оси (B), 5‑оси (B над A).
• Шпиндель до 16 000 об/мин с хвостовиком HSK‑A63 для высокоскоростной обработки.
• Очень высокий быстропроход (75 000 mm/min) и подача при резании (50 000 mm/min) для сокращения времени цикла.
• Стандартный ППУ на 30 инструментов (расширяем до 40); короткое время chip‑to‑chip ≈ 2,0 s.
• Полезная нагрузка и размер детали масштабируются в зависимости от варианта (до 500 kg).
• Ограничения по инструментам: Ø100 mm (Ø125 mm с ограничениями), макс. вес инструмента 8 kg.
