Обрабатывающий центр ЧПУ 4 оси a91nx
горизонтальныйCAT50HSK-A 100

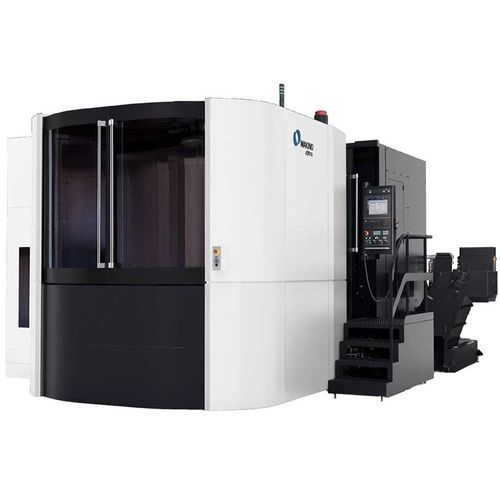

Обрабатывающий центр ЧПУ 4 оси - a91nx - MAKINO Milling Machine - горизонтальный / CAT50 / HSK-A 100
Обрабатывающий центр ЧПУ 4 оси - a91nx - MAKINO Milling Machine - горизонтальный / CAT50 / HSK-A 100
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
4 оси
Направление шпинделя
горизонтальный
Передний конец шпинделя
HSK-A 100, CAT50
Количество инструментов
60 инструментов
Применение
для автомобильной промышленности, для тяжелых работ, для авиационной промышленности
Ход Х

1 400 mm
(55,12 in)

Ход Y

1 200 mm
(47,24 in)

Ход Z

1 350 mm
(53,15 in)

Скорость вращения

8 000 rpm, 10 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 94 248 rad.min-1)

Скорость подачи по оси X

50 000 mm/min
(32,81 in/s)

Скорость подачи по оси Y

50 000 mm/min
(32,81 in/s)

Скорость подачи по оси Z

50 000 mm/min
(32,81 in/s)

Грузоподъемность стола

2 000 kg, 3 000 kg
(4 409 lb, 6 614 lb)

Вес инструментов (макс)

30 kg, 35 kg
(66,1 lb, 77,2 lb)

Время смены инструмента

1,8 s, 2,2 s

Описание

Обзор
Крупногабаритные детали с крупными элементами, интенсивная черновая обработка с последующей прецизионной чистовой обработкой — типичные требования, где применяется Makino a91nx. a91nx входит в серию nx компании Makino и обеспечивает возможности для обработки больших компонентов при контролируемом качестве поверхности и производительности.

Области применения
  • Детали для автомобилей и тяжёлых грузовиков
  • Промышленные компоненты
  • Сельскохозяйственная техника
  • Строительная техника
  • Аэроструктурные детали


Палета и ходы
Станок оснащён палетой 800 x 800 мм, спроектированной для высокой надёжности и производительности. Ходы осей обеспечивают обработку крупногабаритных деталей и тяжёлую резку.

Датчик поломки инструмента: Vision B.T.S.
В магазине автоматической смены инструмента (ATC) в стандартной комплектации установлен vision‑датчик поломки инструмента, который автоматически проверяет состояние сверл, метчиков и других однозубых инструментов, снижая время простоя и брак из‑за инструмента.

Современная система удаления стружки
Конструкция Makino (почти вертикальные стенки и трёхканальная система) выводит стружку из рабочей зоны, минимизируя её накопление и снижая зависимость от СОЖ для удаления стружки.

Эргономика и обслуживание
Горизонтальная компоновка осей и широко открывающиеся двери облегчают погрузочно‑разгрузочные операции краном. Ступени и точки доступа обеспечивают безопасную установку и проверку инструментов и деталей, а также доступ к сменщику палет для монтажа приспособлений.

Технические характеристики
  • Модель: a91nx (серия nx)
  • Палета: 800 x 800 мм
  • Ходы (X × Y × Z): 1 400 мм × 1 200 мм × 1 350 мм
  • Частота шпинделя: 10 000 об/мин (опции: 8 000 / 15 000)
  • Конус шпинделя: BT50 (опция HSK‑A100)
  • Скорость перемещения (рейд): 60 000 мм/мин
  • Макс. скорость подачи: 50 000 мм/мин
  • Макс. обрабатываемая деталь: Ø 1 450 мм × 1 450 мм
  • Макс. полезная нагрузка: 2 000 кг
  • Ёмкость ATC: 60 инструментов
  • Макс. диаметр инструмента: 155 мм (с соседними инструментами) / 356 мм (без соседних инструментов)
  • Макс. вес инструмента: 30 кг (момент 45 N·m)
  • Интегрированный vision‑датчик поломки инструмента (Vision B.T.S.) в магазине ATC
  • Удаление стружки: почти вертикальные стенки и трёхканальная система
  • Эргономика: широкие двери, доступ к рабочей камере, совместимость с крановой обработкой


Примечание
Стандартные характеристики могут различаться в зависимости от страны; доступны опции для шпинделя, конуса и конфигураций инструмента.
