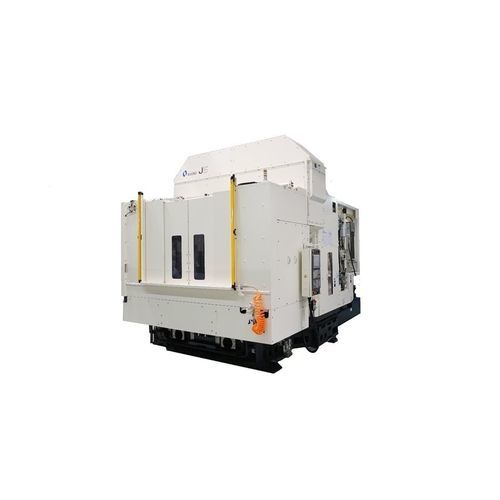

Обрабатывающий центр ЧПУ 3 оси J5

горизонтальныйс рамойHSK A-63

Обзор
Вариант с увеличенным ходом семейства горизонтальных обрабатывающих центров Makino J5, предназначенный для обработки крупных заготовок, широко применяемых в автомобильных конструкциях, подвесках и электроприводах. Предлагается в трёх конфигурациях: поворотная ось A, поворотная ось B или комбинированная B над A. Жёсткая конструкция станины и шпинделя обеспечивает высокие скорости съёма металла в условиях серийного производства.

Детали изделия
Конфигурация со сдвоенными осями упрощает подачу/выгрузку деталей и интеграцию с автоматикой, например портал-роботами, при компактной занимаемой площади. Применяется истинная 3-точечная система выравнивания для быстрой и стабильной установки с минимальной потребностью в корректировках. Поворотные столы с прямым приводом ускоряют перемещения и повышают надёжность.

Ключевые особенности

• Три варианта компоновки: поворотная A-ось, поворотная B-ось или комбинированная B над A.
• Сдвоенная осевая компоновка для простой интеграции с портал-роботами и компактного занимаемого пространства.
• Высокожёсткая станина и конструкции шпинделя для высоких скоростей съёма металла.
• Истинная 3-точечная система выравнивания для упрощённой установки и стабильной юстировки.
• Поворотные столы с прямым приводом для более быстрой индексации и повышенной надёжности.

Технические характеристики

• Палета: 500 x 500 мм стандарт (400 x 400 мм опция).
• Ход X: 1 500 мм (59,1 in).
• Ход Y: 1 000 мм (39,4 in) для HSK-A63; 930 мм (36,6 in) для HSK-A100.
• Ход Z: 650 мм (25,6 in).
• Грузоподъёмность (макс. масса заготовки): примерно 600 кг до 2 000 кг в зависимости от типа поворотной оси.
• A-ось: неограниченная (тип A) или +90° / -180° (тип A/B).
• B-ось: неограниченная там, где применимо.
• Опции шпинделя: 14 000 об/мин с HSK-A63 (стандарт); 10 000 об/мин с HSK-A100 (опция).
• Пиковая мощность шпинделя: HSK-A63 — 25 кВт / 201 N·m; HSK-A100 (опция) — 35 кВт / 488 N·m.
• Скорости быстрых перемещений: X 50 000 мм/мин; Y/Z 60 000 мм/мин. Подача при резке: 50 000 мм/мин.
• Инструментальный магазин: HSK-A63 — двойной барабан 44 инструмента (стандарт); HSK-A100 — двойной барабан 36 инструментов (опция).
• Макс. поддерживаемая длина инструмента: до 450 мм.
• CNC: управление Fanuc Pro-L, оптимизированное для крупносерийного производства и интеграции ladder-logic.
