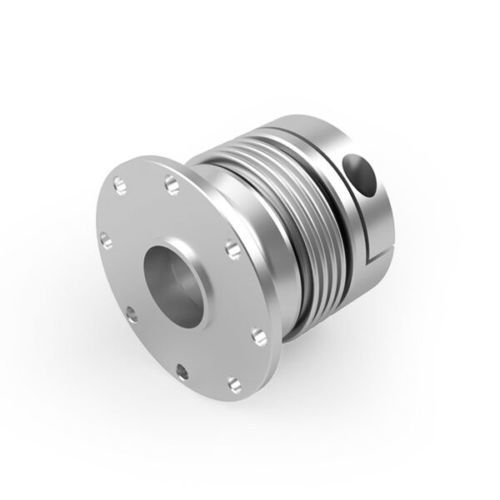

Муфта гибкая при кручении BKC-TF seriesкомпактнаяс сильфономиз нержавеющей стали
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гибкая при кручении
- Конструкция
- компактная, с сильфоном, из нержавеющей стали, из алюминия
- Применение
- для трансмиссии, для дерева
- Другие характеристики
- с измерением момента
- Крепление
- с фланцем
- Момент
МАКС.: 4 000 Nm
(2 950,248597 ft.lb)МИН.: 100 Nm
(73,756215 ft.lb)- Скорость вращения
МАКС.: 17 000 rpm
(106 814,1502 rad.min-1)МИН.: 3 000 rpm
(18 849,5559 rad.min-1)
Описание
Металлические сильфонные муфты серии BKC-TF идеально дополняют фланцевые датчики крутящего момента Magtrol серии TF, установленные в трансмиссии.
Элемент передачи крутящего момента состоит из металлического сильфона, зажимных втулок для концов валов и фланцевого элемента для соединения с датчиком TF. Муфты являются одновременно жесткими на кручение и гибкими, чтобы компенсировать осевые, угловые и радиальные смещения. Высокая скорость пружины кручения муфт обеспечивает высокую жесткость при кручении и угловую точность.
Конструкция и материал
Сильфоны изготовлены из высокоэластичной высококачественной нержавеющей стали. Материал ступицы - алюминиевая нержавеющая сталь.
Характеристики
Металлические сильфонные муфты для использования с фланцевыми датчиками крутящего момента Magtrol серии TF
Предназначены для передачи высокого крутящего момента
Высокая жесткость на кручение
Легкая и компактная конструкция
Радиальная зажимная винтовая втулка для гладкого вала
Легко монтируется
Подходит для установки в условиях ограниченного пространства
Балансировка G 6.3 / ISO 1940 (G 2.5 опционально)
Конструкция из алюминия и нержавеющей стали
---
