Испытательная система для лабораторий CTS Series
для авиакосмического применениякомпактнаямодульная

испытательная система для лабораторий
испытательная система для лабораторий
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Область
для лабораторий, для авиакосмического применения
Форма
компактная, модульная, непереносная
Спецификации
для эффекта двигателя обжимного стана

Описание

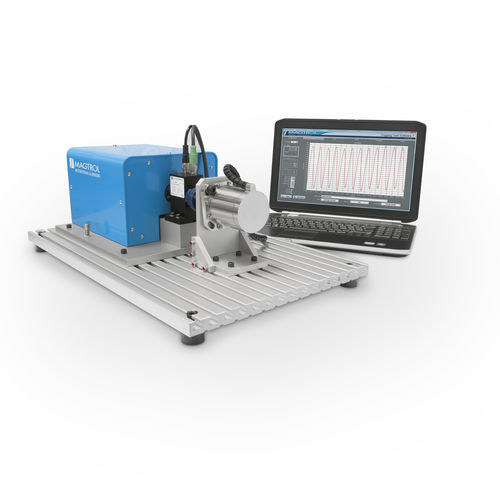

Описание продукта Система Magtrol Cogging Test System - это отдельная испытательная система, предназначенная для контроля и измерения момента фиксации, момента затухания и момента трения. Испытательная система включает в себя прецизионный мотор-редуктор, датчик крутящего момента серии TS, интегрирующий импульсный датчик 5 000 импульсов. CTS 100 - CTS 102 имеют встроенные предохранительные муфты, предотвращающие перегрузку системы из-за неправильного обращения с ней, когда она не используется. Мотор-редуктор приводит в действие МУТ (испытываемый двигатель) на низких оборотах от 1 до 10 об/мин (соответственно 8 об/мин для CTS 103 и CTS 104), получая при этом крутящий момент зубьев, зависящий от углового положения. Измерение крутящего момента охватывает диапазон до 1 N∙m (в зависимости от выбранного датчика крутящего момента) с точностью ± 0,1 mN∙m (для TS 100 - 50 mN∙m и TS 101 - 100 mN∙m). Исполняемое программное обеспечение управляет системой и отображает полученные данные. Он обеспечивает точное измерение крутящего момента от пика до пика и отображает графики X-Y или полярные графики, а также анализ БПФ. Программное обеспечение позволяет сохранять измеренные данные и осуществлять сравнение данных производительности путем наложения до 5 графиков. Курсор может использоваться для считывания точных значений из точек измерения. Измеренные параметры могут быть сохранены в текстовом файле TXT. Для повышения точности и функционального контроля программное обеспечение включает в себя программу настройки нулевого смещения, которая проверяет сигнал датчика за полный оборот (тестовый образец MUT не подключен к системе).

---

Каталоги
