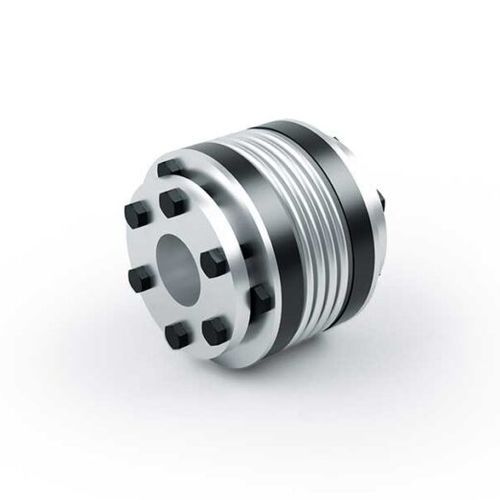

Муфта гибкая при кручении BK3 series

для трансмиссиис сильфономиз нержавеющей стали

Металлические сильфонные муфты серии BK3 являются идеальным дополнением к линейным преобразователям и датчикам крутящего момента Magtrol TM / TMB / TMHS / TS, когда они должны быть установлены в трансмиссии. Элемент передачи крутящего момента состоит из металлического сильфона и конического зажимного соединения. Муфты являются одновременно жесткими на кручение и гибкими, чтобы компенсировать осевое, угловое и радиальное смещение при соединении двух концов вала. Высокая скорость пружины кручения муфт обеспечивает высокую жесткость при кручении и угловую точность. Конструкция и материал Сильфон изготовлен из высокоэластичной высококачественной нержавеющей стали, материал ступицы - сталь. Зажимные ступицы состоят из двух конических частей, одна из которых, соприкасающаяся с валом, имеет шлицы. Зажим осуществляется с помощью 6 винтов ISO 4017 с каждой стороны. Характеристики Металлические сильфонные муфты для использования с линейными датчиками крутящего момента Magtrol серий TM, TMB, TMHS и TS Преобразователи и датчики Предназначены для передачи крутящего момента Высокая жесткость при кручении Диапазон диаметров: 12 ... 100 мм Зажим на гладком валу с помощью конических втулок Легко монтируется
