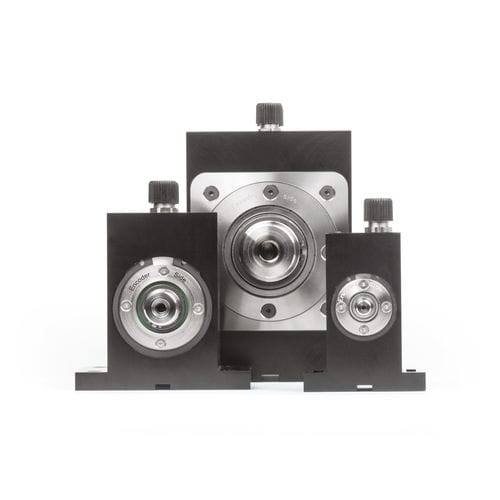

Ротационный датчик момента TS Series
с фланцевым креплениемцифровойвысокой точности

ротационный датчик момента
ротационный датчик момента
ротационный датчик момента
ротационный датчик момента
ротационный датчик момента
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
ротационный
Конструкция
с фланцевым креплением
Выход
цифровой
Другие характеристики
высокой точности, бесконтактный, с помощью тензометрического датчика, двунаправленный, умный, по индивидуальному заказу, для автомобиля, для калибрации, высокая производительность, со встроенной электроникой, высокое разрешение, с угловым энкодером
Крутящий момент

МИН.: 0,05 Nm (0,04 ft.lb)

МАКС.: 500 Nm (368,78 ft.lb)

Точность

0,05 %, 0,1 %

Скорость вращения

МИН.: 0 rpm (0 rad.min-1)

МАКС.: 15 000 rpm (94 248 rad.min-1)

Предел перегрузки

300 %

Описание

Датчики крутящего момента Magtrol серии TS In-LineTorque обеспечивают чрезвычайно точное измерение крутящего момента и скорости. Каждая модель имеет встроенный электронный модуль кондиционирования, обеспечивающий выход крутящего момента от 0 В постоянного тока до ± 10 В постоянного тока через 8-полюсный разъем, а также интерфейс USB, который может быть напрямую подключен к компьютеру. Датчик поставляется с программным обеспечением, позволяющим легко подключаться и собирать данные. Энкодер скорости обеспечивает 360 импульсов/об. в режимах Tach A, Tach B и индексной привязки Z (1 импульс/об.). Датчики крутящего момента Magtrol очень надежны, обеспечивают высокую защиту от перегрузок, отличную долговременную стабильность и высокую помехоустойчивость. Модели датчиков серии TS представляют собой измерительные системы на основе тензометрических датчиков со встроенной телеметрической передачей сигнала. Три светодиодных индикатора, расположенных на крышке датчика, позволяют визуально проверить состояние датчика по цветовому коду (комбинации трех светодиодов). Питание датчика осуществляется от 24 В постоянного тока (12 - 32 В постоянного тока) через 8-полюсный разъем. Тарирование и B.I.T.E. (встроенное испытательное оборудование) могут быть активированы либо программно, либо вводом через 8-полюсный разъем. Доступные диапазоны крутящего момента от 0,05 Н-м до 10 Н-м. Более высокие диапазоны крутящего момента будут доступны в ближайшее время. ОСОБЕННОСТИ - Интегрированное кондиционирование крутящего момента, скорости и угла - Диапазон крутящих моментов: от 0,05 Н-м до 10 Н-м - Встроенный датчик скорости с индексом - Точность: < 0.1 % - Перегрузочная способность: 200 % - Предел перегрузки: 300 % - Диапазон частоты вращения: до 15 000 об/мин - Выход крутящего момента: ± 5 В постоянного тока (± 10 В постоянного тока) - USB-интерфейс и аналоговое подключение - Светодиодный контроль рабочего состояния - Бесконтактный (без контактных колец) - Единый источник питания постоянного тока: 12 - 32 В ПОСТОЯННОГО ТОКА

---
