Датчик момента с фланцевым креплением TF 300 series
ротационныйаналоговыйвысокой точности

Датчик момента с фланцевым креплением - TF 300 series - MAGTROL - ротационный / аналоговый / высокой точности

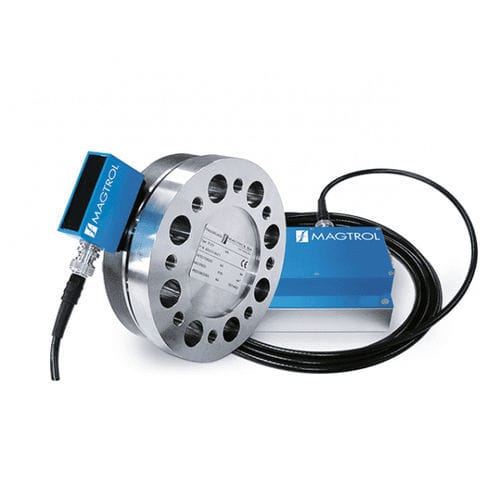

Датчик момента с фланцевым креплением - TF 300 series - MAGTROL - ротационный / аналоговый / высокой точности
Датчик момента с фланцевым креплением - TF 300 series - MAGTROL - ротационный / аналоговый / высокой точности - изображение - 2
Датчик момента с фланцевым креплением - TF 300 series - MAGTROL - ротационный / аналоговый / высокой точности - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
ротационный
Конструкция
с фланцевым креплением
Выход
аналоговый
Другие характеристики
высокой точности, компактный, по индивидуальному заказу
Крутящий момент

МИН.: 20 Nm
(14,75 ft.lb)

МАКС.: 150 000 Nm
(110 634,32 ft.lb)

Точность

0,1 %, 0,2 %

Скорость вращения

МИН.: 3 500 rpm
(21 991 rad.min-1)

МАКС.: 20 000 rpm
(125 664 rad.min-1)

Предел перегрузки

200 %

Описание

Компактное, бесподшипниковое и необслуживаемое исполнения нового датчика крутящего момента фланцевого типа серии TF от Magtrol дает много существенных преимуществ при измерении крутящего момента. Основание датчика с высокой крутильной жесткостью крепится непосредственно на вал или фланец, избегая использование муфты с одной стороны. Это позволяет легко интегрировать его в систему, уменьшить длину испытательного стенда и снизить затраты. Основанная на тензометрической технологии, телеметрическая система датчика крутящего момента TF дает возможность передавать высокоточный сигнал. Усилитель сигнала, установленный в измерительном фланце, модулирует его в высокочастотный и индуктивно (через ВЧ передатчик) передает в преобразователь. В преобразователе цифровой сигнал момента переходит в аналоговый выходной сигнал ± 10 В. Частота вращения может быть измерена и преобразована в выходной сигнал TTL при наличии опции данного измерения. Бесконтактное исполнение датчика TF допускает зазор до 5 мм (обычно 1-3 мм) между роторной антенной и ВЧ передатчиком, что делает обнаружение сигнала нечувствительным к любым осевым и радиальным смещениям. Еще одно преимущество такой измерительной системы момента заключается в нечувствительности к интерференции сигнала благодаря тому факту, что, в отличие от других подобных исполнений, антенна не нуждается в обмотке вокруг датчика. В дополнение, защитный экран может быть установлен рядом с датчиком без влияния на сигнал.
