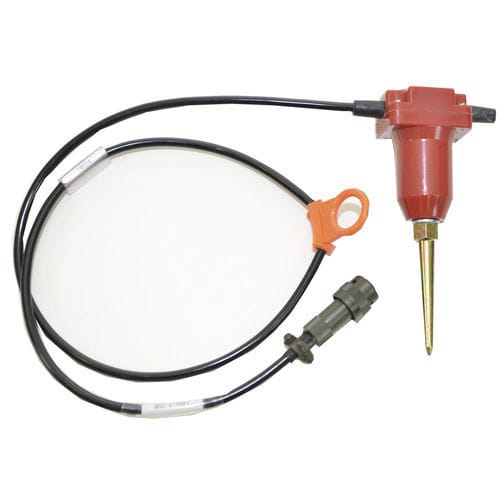

Стартовый вертикальный геофон с кабелем и разъемом, используемый для запуска записи в сейсмографе.
Частота
Собственная частота (fn): 14 Гц
Допуск: +/- 5%
Макс. угол наклона для заданной fn: 20°
Типичная частота помех: >240 Гц
Искажения
Искажения при скорости вращения катушки относительно корпуса 0,7 дюйм/с: <0.2%
Частота измерения искажений: 14 Гц
Максимальный угол наклона для определения искажений: 20°
Демпфирование
Типичное демпфирование в разомкнутой цепи: 0.22
Демпфирование с шунтирующим резистором 1000 Ом: 0.51
Допуск: +/- 5%
Сопротивление катушки
Стандарт: 395 Ом
Допуск: +/- 5%
Чувствительность
Чувствительность к собственному напряжению в разомкнутой цепи: 28 В/м/с
Чувствительность с шунтирующим резистором 1000 Ом: 20,1 В/м/с
Допуск: +/- 5%
Физические характеристики
Подвижная масса: 11 г
Максимальная экскурсия катушки п.п.: 1,5 мм
Диаметр: 25,4 мм
Высота: 33,3 мм
Масса: 86 г
Диапазон рабочих температур: от -40°C до +70°C
---
