ЗОНД ДЛЯ ЗВУКОВОГО КАРОТАЖА (ПОПЕРЕЧНАЯ СКВАЖИНА)
Поперечная скважина - это метод анализа столбов фундамента зданий, который с использованием ультразвука позволяет провести точный тест высокого разрешения. Ультразвуковая волна передается от передатчика к приемнику, который автоматически конвоируется прибором по всей длине полюса внутри встроенных в него труб, во время литья. Скорость звуковой волны и ее энергия сильно зависят от качества цемента. Поэтому можно оценить характеристики и дать томографическое представление в 2D и 3D, называемое diagraphy.
Описание

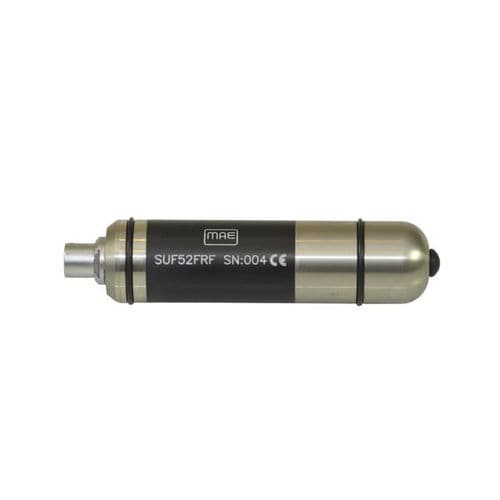

Ультразвуковой зонд для неразрушающего контроля (NDT) на бетонных опорах фундамента. Модель SUF52FRF - это ультразвуковой высокоэффективный активный датчик, который может использоваться как излучающий (TX), так и приемный (RX) зонд. Он правильно спроектирован для неразрушающего испытания на бетонных опорах фундамента. Ультразвук позволяет обнаруживать отверстия, пузырьки воздуха, микротрещины в исследуемом полюсе. Зонд спроектирован и изготовлен MAE в соответствии с самыми высокими стандартами качества для обеспечения долговременной эффективности без распада сигнала.
Физические характеристики
- Корпус: нержавеющая сталь
- Диаметр: 32 мм
- Высота: 120 мм
- Вес: 250 г
- Диапазон рабочих температур (°C): от -20 до +80
- Чувствительный элемент: пьезокерамический
- Соединитель: ODU водостойкий
- Предел глубины погружения: 150 м
Частота
- Резонансная частота: 52 КГц
- Минимальное напряжение возбуждения: Vp 300
- Максимальное напряжение возбуждения: Vp 2000
---
