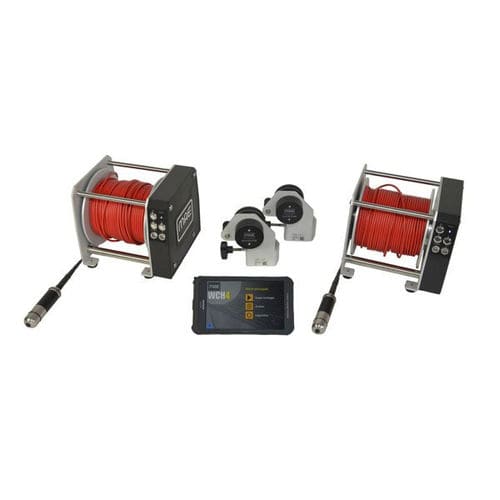

Система наблюдения для фундаментных свай WCH4

ультразвуковаямодульнаяв режиме реального времени

WCH4 - это инновационный модульный беспроводной прибор для проведения скважинных исследований фундаментных столбов. Основу системы составляют моторизованные катушки с электронным управлением, на которых установлены мощные скважинные зонды для проведения скважинных исследований фундаментных столбов, диафрагм и всех тех инфраструктурных цементных или бетонных работ, которые могут быть проверены с помощью скважинных испытаний, т.е. путем вскрытия трубок, подготовленных при заливке и заполненных водой. Каждая катушка системы WCH4 включает в себя моторизованный зонд с кабелем длиной 60 м и всю управляющую электронику, которая обеспечивает автоматическое управление зондом во время спуска/подъема зонда (поперечное отверстие) и сохранение данных. Благодаря надежному планшету и практически полному отсутствию физических кабелей, настройки, управление измерениями, а также отображение и интерпретация полученных данных осуществляются легко и мгновенно. В режиме прямого анализа каждая волна, излучаемая внутренним генератором, полностью отображается на дисплее, кроме того, можно изменять параметры отображения, чтобы еще больше упростить считывание скорости сквозного пересечения и возможного наличия проверяемого дефектного материала. Использование 2-3-4 моторизованных катушек с автоматическим и одновременным движением позволяет экспоненциально сократить время исследования, так как при одном только спуске/подъеме зондов внутрь исследуемого столба (который должен быть оснащен 2-3-4 трубками) можно получить соответствующие сечения. Полученные данные при каждом импульсе отображаются в реальном времени на большом мониторе планшета, что позволяет сразу же увидеть возможные дефекты в исследуемой конструкции.
