Программное обеспечение для визуализации USLABCT

для составления отчетностибетонных конструкций

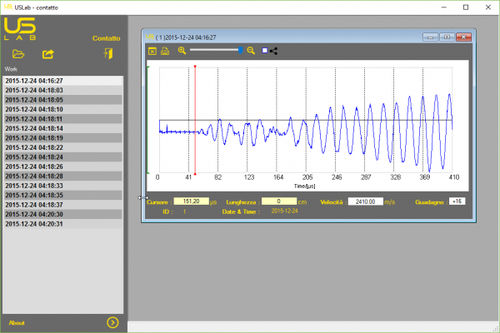

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ СОСТАВЛЕНИЯ ОТЧЕТОВ О СКОРОСТИ УЛЬТРАЗВУКОВЫХ ИМПУЛЬСОВ Ультразвуковой импульсно-скоростной контроль - стандартный метод диагностики железобетонных конструкций, который требует наличия передающего и приемного датчиков; при анализе волн сжатия P через материал вычисляется время прохождения ультразвуковых волн через материал (T.O.F.) и, с учетом расстояния, визуализируется скорость прохождения. Эта высокочастотная методика специфична для компактных материалов, таких как затвердевший бетон, или небольших конструктивных элементов - балок, колонн, эксцентриков. Программное обеспечение USLABCT позволяет визуализировать и детально анализировать отдельные волновые формы, чтобы создать индивидуальный отчет по всем зарегистрированным измерениям. Кроме того, возможно одновременное сравнение многих волновых форм. Метод основан на скорости распространения продольных сверхзвуковых волн внутри железобетонной конструкции. Скорость распространения зависит от характеристик материала, таких как упругость, плотность, наличие зазоров, микроотверстий и т.д... На основе определения следующих параметров: отражение, преломление, время прохождения (T.O.F.) и ослабление энергии колебаний, можно получить информацию о: - однородности смеси - эластомеханических характеристиках - Наличие, геометрия и расположение отдельных дефектов или внутренних дефектов, изменение во времени показателей качества бетона Особенно важны ультразвуковые испытания, с помощью которых можно оценить скорость прохождения импульсов (с известной толщиной и временем). Основной целью ультразвукового исследования является регистрация времени пролета (TOF, Time of Fly) и последующий расчет скорости.
