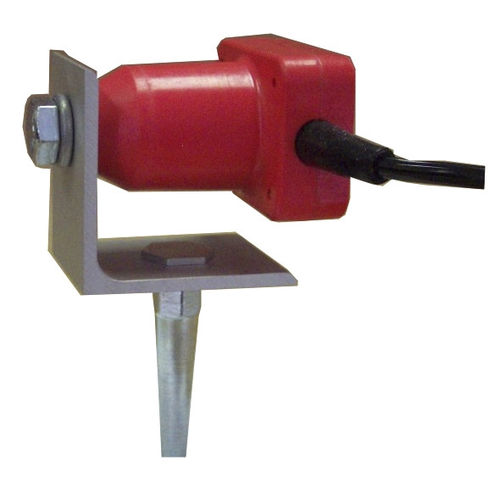

Горизонтальный геофон GH45 series

ГОРИЗОНТАЛЬНЫЙ ГЕОФОН 4,5 ГЦ М.А.С.В. (Многоканальный анализ поверхностных волн) Метод MASW (Многоканальный анализ поверхностных волн) имеет целью определить вариационные профили с глубиной скоростей объемных волн (Vp и Vs). Метод основан на известных соотношениях между этими скоростями и дисперсией поверхностных (или релейных) волн, наблюдаемой при распространении через расслоенную упругую среду. Анализ может быть основан на сигналах, генерируемых скважиной на месте с помощью регистрирующего устройства (с помощью тарана или взрыва), или на регистрации вибраций, генерируемых удаленными источниками (затворы, промышленная деятельность, движение транспорта и т.д.). В первом случае речь идет об активном MASW, с помощью которого можно исследовать несколько десятков метров недр, а во втором - о пассивном MASW, позволяющем достигать больших глубин, в конкретных условиях. Пассивный MA.S.W. используется с целью получения профиля скорости 1D упругих волн разреза S. Методика заключается в регистрации "сейсмического шума" во временных окнах и последующем изучении обрабатываемого сигнала. Она осуществляется путем организации двумерной геофонической цепи с низкой резонансной частотой в линию или в "решетку" (круговая и нерегулярная геометрия) и измерения окружающих шумов. Из анализа F-K (частотно-пространства) волновых поездов можно получить дисперсионную кривую поверхностных волн, которая приводит к расчету профиля скорости сдвиговых волн и оценке покрытия по отношению к полупространству. Методика РЭ.М. (REfraction MIcrotremors) относится к методикам пассивных сейсмических исследований.
