Превосходная долговечность при воздействии теплового цикла
Идеально подходит для работы в экстремальных условиях
Паяные соединения типа SAC не могут соответствовать требованиям к длительному сроку службы изделий, которые подвергаются воздействию значительно более высоких температур. Чтобы сделать соединение намного прочнее и устойчивее к усталости, добавление In и Bi способствует укреплению кристаллической решетки Sn в твердом растворе.
■ Добавление элементов (Bi,In)
Рекомендуется для отделки ENIG
При ENIG финишной обработке слой Sn-Ni IMC утолщается и вместе с концентрацией P приводит к хрупкости интерфейса соединения. Благодаря добавлению Ni-совместимой Cu, SB6NX образует барьерный слой Ni и эффективно предотвращает утолщение слоя Sn-Ni IMC, обеспечивая высокую надежность соединения при ENIG финишной обработке.
Эффект от добавления Cu
Для повышения надежности соединения

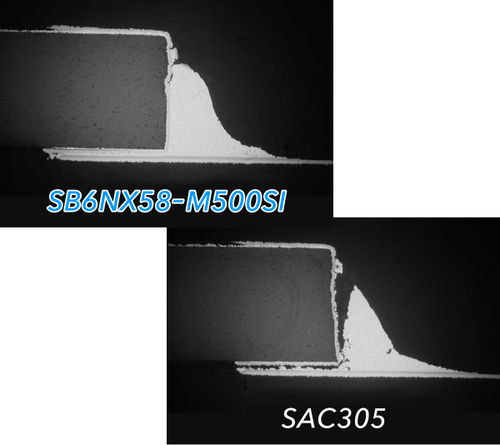

По сравнению с SAC305, SB6NX обладает лучшим свойством удлинения и менее подвержен деформации. Это помогает предотвратить распространение трещин в паяном соединении при термоциклировании. Как показано ниже, SB6NX демонстрирует гораздо более высокую прочность спайки, чем SAC305, как с подложкой ENIG, так и с подложкой OSP.
■ Прочность при растяжении после Т/Ц
Таблица характеристик продукта
Наименование продукта
SB6NX58-M500SI
Категория продукта
Паяльная паста
Состав
Sn 3,5Ag 0,5Bi 6,0In 0,8Cu
Температура плавления (℃)
202 - 204
Размер частиц(μm)
20-38
Вязкость(Па.с)
200
Содержание флюса (%)
11.0
Содержание галогенидов (%)
0
Тип потока
РОЛ0 (МПК Ж-СТД-004А)
Характеристики
для дозирования : SB6NX58-M500SID
---
