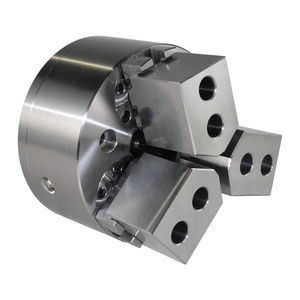

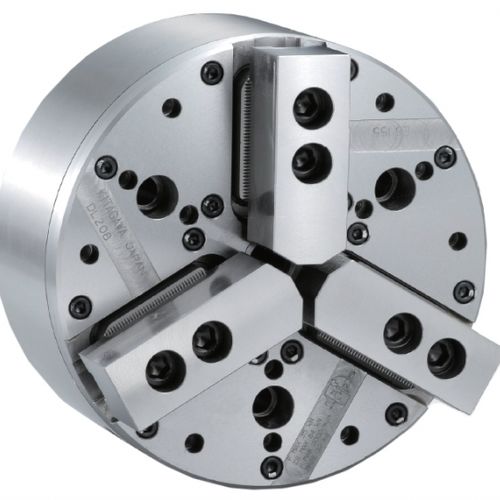

Зажимной патрон для деталей для внутреннего точения DL206высокой точностиотводнойтрехкулачковый
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для внутреннего точения
- Другие характеристики
- отводной, высокой точности
- Количество кулачков
- трехкулачковый
- Диаметр зажима
МАКС.: 140 mm
(5,51 in)МИН.: 25 mm
(0,98 in)- Скорость вращения
МАКС.: 6 000 rpm
(37 699 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)
Описание
Основные характеристики
Дополнительная информация
Технические характеристики
- 3‑кулачковый силовой патрон с тянущим действием, разработан для высокой точности и серийного производства.
- Диаметр: 169 мм
- Сквозное отверстие (mm): 20
- Ход кулачка (диаметральный, mm): 5,8
- Ход плунжера (mm): 11,5
- Макс. скорость: 6000 об/мин
- Масса (с мягкими кулачками): 18 кг
- Момент инерции: 0,080 kg·m2
- Диапазон зажима (стандартные кулачки): Ø25–Ø140 мм
- Диапазон зажима (опциональные кулачки): Ø25–Ø158 мм
- Стандартный тип кулачков: SB06D1
- Опциональные кулачки: SB06B1
- Соответствующий цилиндр: Y1020R
- Макс. давление (MPa): Внешнее 2,7 / Внутреннее 1,7
- Мин. входное усилие (kN): 5
- Мин. давление (MPa): 0,9
Дополнительная информация
- Крепление: врезной монтаж (recess mount); требуется дополнительный адаптер.
- Стандартное оборудование: монтажные болты, Т‑гайки и болты крепления кулачков. В комплект также входят заготовочная гайка (blank drawnut) и монтажный ключ.
- Подходит для работы с жесткими и мягкими кулачками, что обеспечивает гибкость зажима для разных задач.
Технические характеристики
- Модель: DL206
- Тип: 3‑кулачковый силовой патрон с тянущим действием
- Номинальный диаметр: 169 мм
- Сквозное отверстие: 20 мм
- Диапазон зажима (стандарт): Ø25 (min) – Ø140 (max) мм
- Диапазон зажима (опц. кулачки): Ø25 – Ø158 мм
- Ход кулачка (диаметр): 5,8 мм
- Ход плунжера: 11,5 мм
- Max input (внешний): 19 kN
- Max input (внутренний): 12,6 kN
- Макс. статическая сила зажима (внешняя): 54 kN
- Макс. статическая сила зажима (внутренняя): 36 kN
- Макс. скорость: 6000 об/мин
- Масса нетто (с мягкими верхними кулачками): 18 кг
- Момент инерции: 0,080 kg·m2
- Соответствующий цилиндр: Y1020R
- Стандартные кулачки: SB06D1
- Опциональные кулачки: SB06B1
- Макс. давление (внешнее / внутреннее): 2,7 MPa / 1,7 MPa
- Мин. входное усилие: 5 kN
- Мин. давление: 0,9 MPa
