Автоматический токарный патрон NV15

трехкулачковыймеханизированныйбез центрального прохода

Обзор продукта

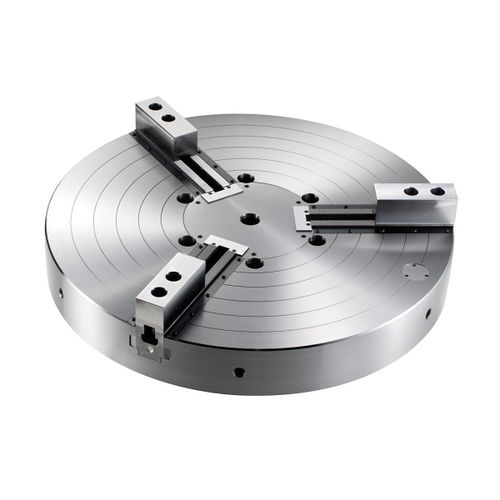

Kitagawa NV15 — это 381 мм вертикальный силовой патрон с тремя кулаками и закрытым центром, специально разработанный для вертикальных токарных станков (VTL). Серия NV имеет усиленные уплотнения вокруг базовой губки для ограничения попадания стружки и обеспечения надежной работы при тяжелой обработке.

Основные характеристики

• Ход губки (диаметр): 16 мм
• Ход плунжера: 35 мм
• Диапазон зажима: 381 мм (макс), 72 мм (мин)
• Макс. сила натяжения затяжного стержня: 82 кН
• Макс. сила зажима: 247 кН
• Макс. скорость: 2900 об/мин
• Масса (с мягкими кулаками): 133 кг
• Момент инерции: 2,580 kg·m2
• Соответствующий цилиндр: Y2035R
• Макс. давление: 3,2 МПа
• Соответствующая верхняя жесткая губка: HB15N1
• Соответствующая верхняя мягкая губка: SB15N1
• Носок шпинделя: A2-15 (адаптер установлен)
• Уплотнение: установлены сальники‑скребки для ограничения попадания стружки

Технические характеристики

• Модель: NV15
• Тип: 381 мм 3‑кулачковый вертикальный силовой патрон, закрытый центр
• Диапазон зажима: 72 мм (мин) до 381 мм (макс)
• Ход губки (диаметр): 16 мм
• Ход плунжера: 35 мм
• Макс. сила зажима: 247 кН
• Макс. сила натяжения: 82 кН
• Макс. скорость: 2900 об/мин
• Масса (с мягкими кулаками): 133 кг
• Момент инерции: 2,580 kg·m2
• Соответствующий цилиндр: Y2035R
• Макс. рабочее давление: 3,2 МПа
• Соответствующая жесткая верхняя губка: HB15N1
• Соответствующая мягкая верхняя губка: SB15N1
• Носок шпинделя / Адаптер: установлен адаптер A2‑15

Применение и совместимость
NV15 как стандартный закрытый центр для вертикальных токарных станков подходит для обработки средних и крупных деталей в автомобилестроении, авиационной и тяжёлой обработке. Совместимые аксессуары: цилиндр Y2035R и губки HB15N1 / SB15N1. Установлен адаптер A2‑15; сальники‑скребки снижают попадание стружки и облегчают обслуживание.
