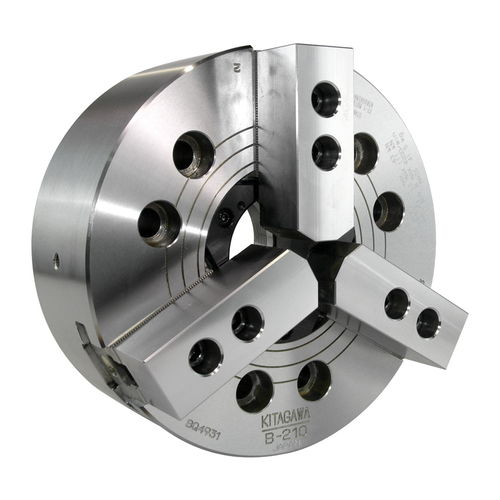

Зажимной патрон для деталей для токарной обработки B210

трехкулачковый

Обзор
KITAGAWA B-210 — силовой патрон 3 кулачка, внешний диаметр 254 мм, сквозное отверстие 75 мм, максимальная скорость 4200 об/мин. Изготовлен из высококачественной легированной стали для промышленных токарных работ.

Ключевые особенности

• Клиновый 3-кулачковый патрон обеспечивает до 20% прироста в скорости, усилии зажима и пропускном отверстии по сравнению с обычными патронами
• Сквозное отверстие (мм): 75
• Диапазон зажима (мм): 31 – 254
• Ход кулачка (диаметр мм): 8,8
• Ход плунжера (мм): 19
• Смазывающий ниппель на каждом опорном кулачке
• Зубчатая нарезка опорных кулачков: 1,5 мм × 60°

Детали продукта

• Модель: B-210 (KITAGAWA)
• 3-кулачковый силовой патрон Ø 254 мм со сквозным отверстием 75 мм
• Диапазон зажима (мм): 31 – 254
• Макс. усилие зажима (kN): 111
• Макс. усилие вытяжки (kN): 43
• Макс. скорость: 4200 об/мин
• Масса нетто (с мягкими кулачками): 34,5 кг

Дополнительная информация

• Крепление: встраиваемое; может потребоваться дополнительный адаптер
• Стандартная комплектация: монтажные болты, T-гайки, крепёжные винты кулачков, заглушка-муфта и монтажный ключ
• Соответствующий цилиндр: S1875
• Соответствующие жёсткие кулачки: HB10A1
• Соответствующие мягкие кулачки: SB10B1

Технические характеристики

• Модель: B-210
• Сквозное отверстие (мм): 75
• Диапазон зажима (мм): Макс. 254, Мин. 31
• Ход кулачка (диаметр) (мм): 8,8
• Ход плунжера (мм): 19
• Макс. усилие вытяжки (kN): 43
• Макс. статическое усилие зажима (kN): 111
• Макс. скорость (об/мин): 4200
• Момент инерции (kg·m2): 0,315
• Масса нетто (кг) (с мягкими кулачками): 34,5
• Материал: высоколегированная сталь
