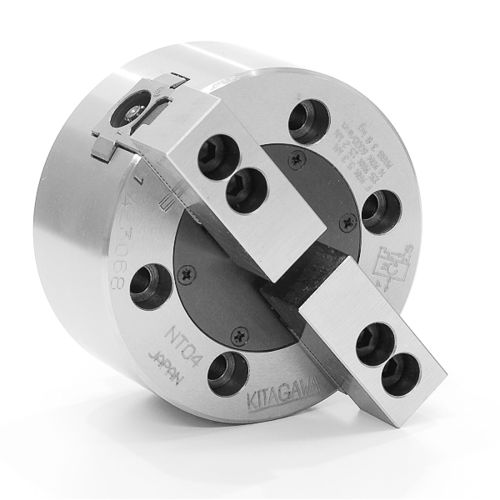

Двухкулачковый зажимной патрон для деталей NT04

Обзор
2-кулачковый силовой патрон с закрытым центром NT04 Kitagawa, предназначен для зажима квадратных, прямоугольных и неправильнообразных заготовок. Диапазон зажима: 5 мм (мин) – 110 мм (макс).

Основные характеристики

• Ход кулачков (диаметр): 6,4 мм
• Ход поршня: 15 мм
• Диапазон зажима: 5–110 мм
• Макс. сила натяжения (Draw Bar Pull): 5,3 кН
• Макс. статическая сила зажима: 15,2 кН
• Макс. скорость вращения: 6000 об/мин
• Масса нетто (с мягкими кулачками): 3,8 кг
• Момент инерции: 0,007 кг·м2
• Соответствующий цилиндр: Y0715R
• Соответствующие мягкие кулачки: SB04A1T
• Макс. рабочее давление: 1,68 МПа

Технические характеристики
Модель: NT04
Диапазон зажима (мм) — Макс.: 110; Мин.: 5
Ход кулачков (диаметр) (мм): 6,4
Ход поршня (мм): 15
Макс. сила натяжения (кН): 5,3
Макс. статическая сила зажима (кН): 15,2
Макс. скорость (мин^-1): 6000
Момент инерции (кг·м2): 0,007
Масса нетто (кг) (с мягкими кулачками): 3,8
Соответствующий цилиндр: Y0715R
Соответствующие мягкие кулачки: SB04A1T
Чертежи и 2D/3D CAD-файлы: доступны по запросу.

Комплект поставки
Патрон с крепёжными винтами, блоки для Т-образных пазов и винты крепления кулачков.
