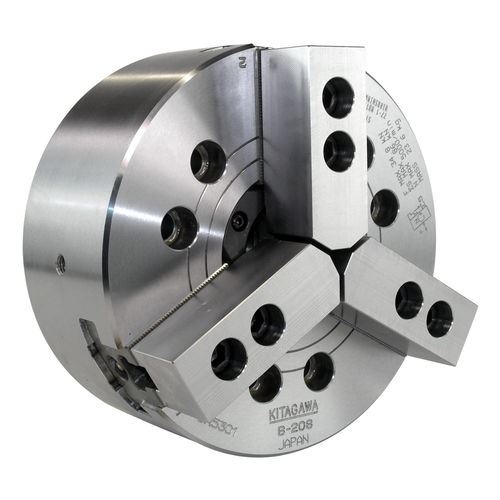

Зажимной патрон для деталей для токарной обработки B208

с высокой скоростьюдля токарного станка с ЧПУиз стали

Краткое описание
210 мм трехкулачный силовой патрон с проходным отверстием Kitagawa B-208, проход 52 мм, максимальная скорость 5000 об/мин, предназначен для высокоскоростной ЧПУ-точной обработки.

Ключевые характеристики

• Изготовлен из высококачественной легированной стали
• Трехкулачный клиновой силовой патрон обеспечивает до 20% прироста по скорости, удерживающей силе и диаметру прохода по сравнению с обычными патронами
• Проход (мм): 52
• Диапазон зажима (мм): Макс 210, Мин 13
• Ход кулачков (диаметр мм): 7.4
• Ход поршня (мм): 16
• Макс. сила натяжения тяги: 34.8 kN (3549 kgf)
• Макс. статическая сила зажима: 86 kN (8769 kgf)
• Макс. скорость: 5000 rpm
• Вес (с мягкими кулачками): 22.3 кг
• Момент инерции: 0.170 kg·m2
• Максимальное давление: 2.65 MPa
• Смазочный ниппель на каждом базовом кулачке
• Зубчатая нарезка базового кулачка: 1.5 mm x 60°
• Совместим с твердыми и мягкими кулачками

Дополнительная информация

• Крепление: recess mount; может потребоваться дополнительный адаптер
• Стандартная комплектация: крепежные болты, Т-гаечки и болты для крепления кулачков; в комплекте blank drawnut и монтажный ключ
• Рекомендуемый цилиндр: S1552
• Соответствующие твердые кулачки: HB08A1
• Соответствующие мягкие кулачки: SB08B1

Технические характеристики

• Модель: B-208
• Проход (мм): 52
• Диапазон зажима (мм): Макс 210, Мин 13
• Ход кулачков (диаметр мм): 7.4
• Ход поршня (мм): 16
• Макс. сила натяжения тяги (kN): 34.8
• Макс. статическая сила зажима (kN): 86
• Макс. скорость (rpm): 5000
• Момент инерции (kg·m2): 0.170
• Масса нетто (кг) (с мягкими кулачками): 22.3
• Максимальное давление: 2.65 MPa
• Рекомендуемый цилиндр: S1552
• Совместимые мягкие кулачки: Standard / Extra Tall (SB08B1)
• Совместимые твердые кулачки: HB08A1
• Смазочный ниппель на каждом базовом кулачке
• Зубчатая нарезка базового кулачка: 1.5 mm x 60°
