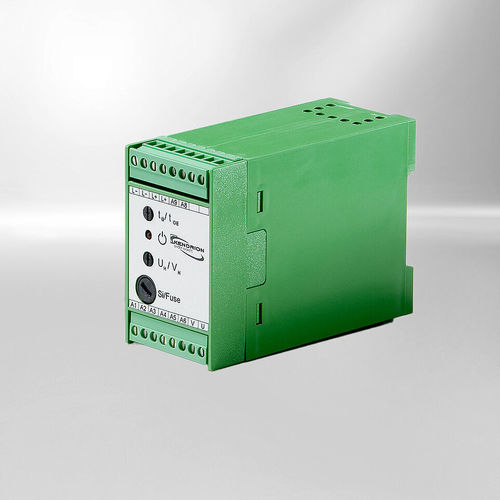

Диодный выпрямительный мост SCR Power Collection

на DIN-рейкедля выпрямленияпеременный ток

Однофазные выпрямители с режимом сверхвозбуждения серии Power Collection повышают притягивающую силу и сокращают время срабатывания исполнительных соленоидов, уменьшают время включения/отключения сцеплений и тормозов, а также снижают потребляемую мощность при удержании. Выпрямитель подаёт мостовую выпрямленную напряжение сверхвозбуждения в течение выбираемого времени сверхвозбуждения, затем переключается на регулируемое удерживающее напряжение, которое не должно превышать номинальное напряжение соленоида.

Основные характеристики

• Выпрямители сверхвозбуждения с регулируемым удерживающим напряжением
• Вставные винтовые клеммы для простого электрического подключения
• Подходят для крупных тормозов и магнитов
• Возможность оптимизации удерживающей мощности
• Быстрое отключение (через вспомогательный контакт)
• Монтаж на монтажную шину

Доступные версии

• Power Collection 415 VAC — однофазный выпрямитель сверхвозбуждения с отключением на стороне постоянного тока через вспомогательный контакт
• Power Collection 230 VAC / 4A — однофазный выпрямитель сверхвозбуждения с отключением на стороне постоянного тока через вспомогательный контакт
• Power Collection 230 VAC / 8A — однофазный выпрямитель сверхвозбуждения с отключением на стороне постоянного тока через вспомогательный контакт
• Power Collection 230 VAC / 16A — однофазный выпрямитель сверхвозбуждения с отключением на стороне постоянного тока через вспомогательный контакт

Технические данные (по варианту)

• Выпрямление: мостовой выпрямитель с синхронной с сетью коммутацией (все версии)
• Номинальное входное напряжение: версия 415 VAC: 380 VAC - 415 VAC; версии 230 VAC: 115 VAC - 230 VAC
• Выходное напряжение: OE напряжение = Uin * 0.89 (все версии)
• Выходной ток: версия 415 VAC: мост 1,2 A / однонаправленный 1,2 A; 230 VAC / 4A: мост 1,2 A / однонаправленный 1,2 A; 230 VAC / 8A: OE 8,0 A / удержание 4,0 A; 230 VAC / 16A: OE 8,0 A / удержание 4,0 A
• Быстрое отключение: да (через вспомогательный контакт) для всех версий
• Соединения: зажим (вставные винтовые клеммы) для всех версий
• Время сверхвозбуждения: регулируемое 0,15 с - 3 с (большинство версий); 230 VAC / 16A: регулируемое 0,2 с - 4 с
• Удерживающее напряжение (при 230 VAC): версия 415 VAC: регулируемое 40 VDC - 240 VDC; версии 230 VAC: регулируемое 20 VDC - 115 VDC
• Удерживающее напряжение (при 115 VAC): 230 VAC / 4A и /8A: регулируемое 10 VDC - 55 VDC; 230 VAC / 16A: регулируемое 10 VDC - 60 VDC; версия 415 VAC: не применимо

Характеристики / спецификации

• Название серии: Power Collection
• Производитель: Kendrion
• Функция: Однофазный выпрямитель сверхвозбуждения с выбираемым временем сверхвозбуждения и переключением на регулируемое удерживающее напряжение
• Основные области применения: Повышение притягивающей силы соленоидов, сокращение времени срабатывания/отключения сцеплений и тормозов, снижение потребления при удержании
• Монтаж: Установка на монтажную шину
• Электрический интерфейс: Вставные винтовые клеммы (зажим)
• Метод отключения: Быстрое отключение на стороне постоянного тока через вспомогательный контакт
