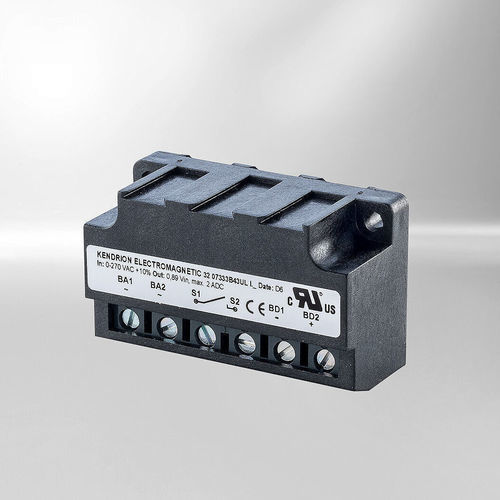

Диодный выпрямительный мост на DIN-рейке Universal Collection

для выпрямленияуниверсальныйпеременный ток

Однофазные выпрямители Kendrion Universal Collection — это полуволновые и мостовые выпрямители, разработанные для универсального применения с тормозными двигателями средней мощности, тормозами и соленоидами. Они предлагаются с различными вариантами крепления и подключения (включая выносные провода и комплектующие для монтажа на DIN-рейку) и доступны в инкапсулированных исполнениях для расширенных диапазонов рабочих температур.

Основные характеристики

• Экономия энергии до 75%
• Все типы выпрямления и коммутации можно комбинировать в одном корпусе
• Разнообразие вариантов монтажа и подключения (включая выводные провода и комплект для монтажа на DIN-рейку)
• Универсальное применение с тормозами до размера 16 в зависимости от потребления
• Подходит для приводов с высокой частотой циклов
• Идеально для тормозов с длительными интервалами обслуживания и низким собственным нагревом
• Отдельное использование с тормозами и электромагнитами возможно

Варианты

• Мостовые / полуволновые выпрямители (обозначение: B40)
• Комбинированные (гибридные) выпрямители (обозначение: 67304)
• Выпрямители для перезаводки (тип: 17320) с быстрым отключением через вспомогательный контакт
• Выпрямители для перезаводки (тип: 77303) с быстрым отключением по детекции напряжения
• Выпрямители для перезаводки (тип: 57303) с быстрым отключением по детекции тока

Технические данные

• Доступные типы: Мостовые/полуволновые выпрямители (B40); Комбинированные выпрямители (67304); Выпрямители для перезаводки (17320, 77303, 57303)
• Отключение (turn-off): B40 = - ; 67304 = - ; 17320 = быстрое отключение через вспомогательный контакт; 77303 = быстрое отключение по детекции напряжения; 57303 = быстрое отключение по детекции тока
• Выпрямление: B40/67304 = Мост / Полуволна; 17320 = Мост / одностороннее переключение; 77303/57303 = Временно управляемый мост / одностороннее переключение
• Номинальное входное напряжение: до 500 VAC (для большинства типов); тип 57303 указан до 415 VAC
• Выходное напряжение: для большинства типов Uout = Uin * 0.89 (мост) / Uin * 0.445 (полуволна)
• Выходной ток: B40 = Мост 2,0 A / Полуволна 1,0 A; 67304 = Мост 1,0 A / Полуволна 1,0 A; 17320 = OE 3,0 A / Hold 1,5 A; 77303 = OE 2,0 A / Hold 1,0 A; 57303 = OE 1,4 A / Hold 0,7 A
• Быстрое отключение: поддерживается (через вспомогательный контакт, внутреннее обнаружение напряжения или внутреннее обнаружение тока в зависимости от типа)
• Подключения: клеммы
• Время перезаводки (если применимо): 17320 = 0,25 с - 1,1 с; 77303 = 0,25 с; 57303 = 0,3 с

Характеристики / Спецификации

• Серия: Universal Collection
• Бренд: Kendrion
• Основное применение: клеммные коробки для тормозных двигателей, тормозов и электромагнитов средней мощности
• Крепление / аксессуары: выводные провода, крепежные элементы, опциональный монтаж на DIN-рейку
• Варианты корпуса: инкапсулированные исполнения для расширенных рабочих температур доступны
• Функциональные особенности: комбинируемые типы выпрямления и коммутации, различные методы быстрого отключения для индуктивных нагрузок
