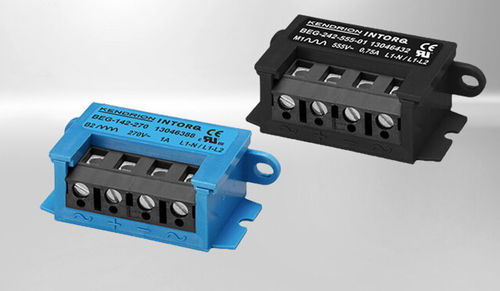

Диодный выпрямительный мост SCR Compact Collection

мостовойдля выпрямлениянапряжения

Compact Collection — это линейка выпрямителей и электронных модулей INTORQ, разработанная для компактного монтажа и сертифицированная по UL для рынка США. Серия включает мостовые и однополупериодные выпрямители в двух вариантах напряжения и двух вариантах корпуса, допускающих либо крепление винтом, либо защёлочное крепление.

Характеристики

• Две варианта номинального входного напряжения
• Высокая помехоустойчивость за счёт защиты от перенапряжения на входе и выходе
• Широкий температурный диапазон: от -40 °C до +80 °C
• Цветовая кодировка INTORQ для быстрого распознавания функции выпрямителя
• UL-сертификация для рынка США

Технические детали

• BEG-142-270 — Функция: мостовой выпрямитель — Номинальное входное напряжение U1: 0…270 В — Выходное напряжение: 0,9 × U1 — Выходной ток: 1 А — UL: US/C — Конструкция: без защёлки
• BEG-143-270 — Функция: мостовой выпрямитель — Номинальное входное напряжение U1: 0…270 В — Выходное напряжение: 0,9 × U1 — Выходной ток: 1 А — UL: US/C — Конструкция: с защёлкой
• BEG-242-555-01 — Функция: однополупериодный выпрямитель — Номинальное входное напряжение U1: 0…555 В — Выходное напряжение: 0,45 × U1 — Выходной ток: 1 А — UL: US — Конструкция: без защёлки
• BEG-243-555-01 — Функция: однополупериодный выпрямитель — Номинальное входное напряжение U1: 0…555 В — Выходное напряжение: 0,45 × U1 — Выходной ток: 1 А — UL: US — Конструкция: с защёлкой

Характеристики / Технические спецификации

• Семейство продуктов: Compact Collection (серия BEG)
• Доступные функции: мостовой выпрямитель и однополупериодный выпрямитель
• Варианты номинального входного напряжения: до 270 В и до 555 В (в зависимости от модели)
• Типичный выход: 0,9 × U1 для мостовых типов; 0,45 × U1 для однополупериодных типов
• Номинальный выходной ток: 1 А (для каждого указанного модели)
• Варианты монтажа: без защёлки (крепление винтом) или с защёлкой
• Защита: защита от перенапряжений на входе и выходе для высокой помехоустойчивости
• Диапазон рабочих температур: от -40 °C до +80 °C
• Цветовая кодировка: цветовой код INTORQ для быстрого распознавания функции выпрямителя
• Сертификация: UL-сертификация доступна для рынка США
