Диодный выпрямительный мост SCR Standard Collection
стандартныйдля коммутациидля выпрямления

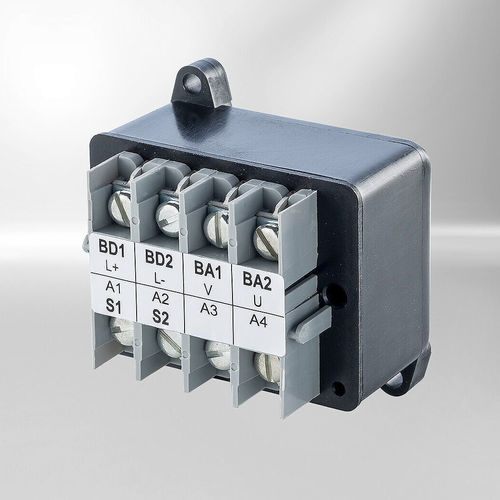

Диодный выпрямительный мост SCR - Standard Collection - Kendrion - стандартный / для коммутации / для выпрямления
Диодный выпрямительный мост SCR - Standard Collection - Kendrion - стандартный / для коммутации / для выпрямления
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Kendrion

Характеристики

Технология
SCR
Монтаж
стандартный
Функция
для выпрямления, для коммутации
Электрическая спецификация
напряжения, тока, постоянный ток, с высокой скоростью, для резки, с быстрым соединением
Прямое напряжение

МАКС.: 500 V

МИН.: 220 V

Описание

Обзор
  • Выпрямители для режима сверхвозбуждения (Kendrion Standard Collection) — это интеллектуальные выпрямители, предназначенные для управления электромагнитными устройствами. Они обеспечивают быстрое включение и быстрое отключение при оптимизированном энергопотреблении. В ходе сверхвозбуждения сначала подаётся мостовая выпрямленная выходная напряжение, затем осуществляется переключение на полуволновое выпрямление для удержания; встроенное измерение тока и защитные функции обеспечивают контролируемую коммутацию на стороне постоянного тока.


Ключевые моменты
  • Выпрямитель с встроенным датчиком тока обеспечивает быстрое отключение на стороне DC за счёт измерения переменного тока подключённого двигателя; когда двигатель остановлен и измеренный ток опускается ниже порога отключения, выпрямитель размыкает цепь на стороне DC.
  • В период сверхвозбуждения выпрямитель сначала обеспечивает мостовое выпрямленное напряжение, затем переходит на полуволновое (одностороннее) выпрямление для поддержания удерживающего тока.
  • Напряжение отключения, генерируемое индуктивной нагрузкой, ограничено. Выпрямители подходят для параллельного подключения с AC-двигателями при условии, что датчик тока подключён так, чтобы токи в генераторном режиме не проходили через него (чтобы избежать ухудшения коммутации на стороне DC).


Особенности
  • Экономия энергии до 75%
  • Интеллектуальный выпрямитель с быстрой остановкой
  • Функция сверхвозбуждения
  • Подходит для тормозов с повышенной производительностью, начиная с размера 14
  • Простая установка благодаря монтажу схемы в клеммной коробке двигателя


Доступные версии
  • Гибридные выпрямители с быстрым отключением по детектированию тока
  • Гибридные выпрямители с быстрым отключением по детектированию напряжения
  • Выпрямители для сверхвозбуждения с быстрым отключением по детектированию напряжения
  • Выпрямители для сверхвозбуждения с быстрым отключением по детектированию тока
  • Выпрямители для сверхвозбуждения с быстрым отключением через вспомогательный контакт
  • Гибридные высокопроизводительные выпрямители с быстрым отключением через вспомогательный контакт


Технические характеристики
  • Тип (варианты): гибридные выпрямители; выпрямители для сверхвозбуждения; гибридные высокопроизводительные выпрямители (несколько субтипов).
  • Метод отключения: внутреннее детектирование тока; внутреннее детектирование напряжения; или вспомогательный контакт (в зависимости от версии).
  • Поведение выпрямления: временно управляемая коммутация мост/односторонняя (мост/полуволна в зависимости от режима работы).
  • Номинальное входное напряжение (примеры по вариантам): до 460 VAC; до 500 VAC; 220–500 VAC; 220–460 VAC; до 415 VAC; Одностороннее 0–690 VAC / Мост 0–460 VAC (в зависимости от варианта).
  • Выходное напряжение (общие): Uin * 0.89 (мост) / Uin * 0.445 (одностороннее) (в зависимости от варианта).
  • Выходной ток (примеры по вариантам): Мост 1,2 A / Одностороннее 1,2 A; ÜE 2,4 A / Stop 1,2 A; ÜE 2,4 A / Stop 12 A; ÜE 1,4 A / Stop 0,7 A; Одностороннее 3,5 A / Мост 4,0 A.
  • Быстрое отключение: да (реализация зависит от версии: внутреннее детектирование тока, внутреннее детектирование напряжения или вспомогательный контакт).
  • Подключения: жилы или клеммы (в зависимости от модели).
  • Время сверхвозбуждения (примеры): 0,3 с (типично для нескольких вариантов ÜE); регулируемый диапазон 0,25 с – 15 с для высокопроизводительных вариантов.
