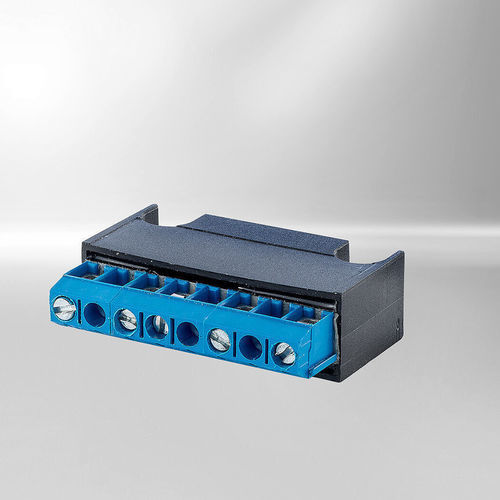

Диодный выпрямительный мост с PN-переходом Lean Collection

мостовойдля выпрямленияпеременный ток

Компактные полуволновые и мостовые выпрямители, разработанные для установки в ограниченных по пространству распределительных коробках тормозных двигателей. Предназначены для использования с пружинными тормозами; доступны различные варианты подключения для соответствия требованиям монтажа.

Ключевые характеристики

• Доступны с функцией быстрого выключения через вспомогательный контакт или без неё
• Очень компактные габариты для небольших распределительных коробок
• Различные варианты монтажа и подключения
• Подходят для пружинных тормозов до размера 16
• Рекомендованы для применений с низкими динамическими требованиями

Модификации

• Мост / полуволна С ФУНКЦИЕЙ быстрого выключения через вспомогательный контакт
• Мост / полуволна БЕЗ функции быстрого выключения

Технические данные

• Функции:
  • С быстрым выключением
  • Без быстрого выключения
• Выпрямление:
  • Мост / полуволна (обе модификации)
• Номинальное входное напряжение:
  • С быстрым выключением: полуволна до 415 VAC / мост до 250 VAC
  • Без быстрого выключения: до 500 VAC
• Выходное напряжение:
  • Uout = Uin × 0.89 (мост) / Uout = Uin × 0.445 (полуволна)
• Выходной ток:
  • С быстрым выключением: мост 1 A / полуволна 1 A
  • Без быстрого выключения: мост 2,0 A / полуволна 1,0 A
• Быстрое выключение:
  • Да (при наличии вспомогательного контакта)
  • Нет (модификация без вспомогательного контакта)
• Подключения:
  • Клемма (для версии с быстрым выключением)
  • Провода или клемма (для версии без быстрого выключения)

Применение и монтаж

• Разработаны для установки в распределительных коробках тормозных двигателей с ограниченным пространством
• Поставляются с плавающими проводами или с клеммными соединениями (доступны различные варианты подключения)
• Доступны аксессуары для разных требований монтажа
• Область применения: пружинные тормоза (до размера 16)
• Оптимизированы для компактного расположения и простой установки в небольших распределительных коробках при минимальных динамических требованиях
