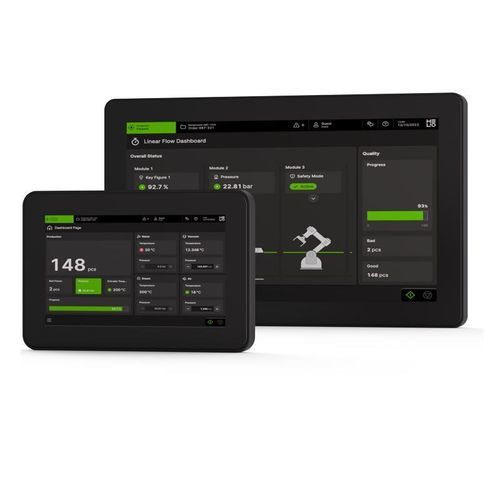

ЧМИ с многоточечным сенсорным экраном C6 X1 series

с проекционно-емкостной технологиейс емкостным сенсорным экраномнастенный

Обзор
Серия Web HMI C6 X1 предлагает веб‑ориентированные человеко‑машинные интерфейсы для промышленных edge и IIoT‑приложений. Панели с проекционно‑емкостными мультитач дисплеями от 7" до 21,5" поддерживают гибкие варианты монтажа и Power over Ethernet (PoE) для упрощённой установки. Chromium‑базированный HTML5‑браузер и экосистема HELIO обеспечивают адаптивные, платформонезависимые веб‑интерфейсы для решений Industry 4.0.

Основные преимущества

• Проекционно‑емкостные мультитач дисплеи (7"–21,5")
• Гибкий монтаж: гусек, трубные держатели, настенный крепёж, фронтальная или полевая установка
• Высокая степень защиты IP67 (при использовании соответствующего кабеля) для установки вне шкафов управления
• Веб‑технология на базе Chromium HTML5 для edge/IIoT‑приложений
• Питание по Ethernet (PoE) для питания и сети по одному кабелю

Ключевые характеристики

• Проекционно‑емкостная мультитач технология
• Размеры дисплея: 7", 10,1", 15,6", 21,5"
• Прочное исполнение для фронтальной или полевой установки; IP67 гарантировано с кабелем C6 X1
• Возможность однокабельной работы с PoE (класс PoE зависит от размера дисплея)
• Подключения: Ethernet (PoE), USB Host (со спецкабелем), Wi‑Fi, NFC
• Датчики: датчик температуры и 3‑осевой акселерометр; статусный RGB‑LED и зуммер
• ОС Linux с Chromium HTML5‑браузером для веб‑HMI и edge‑приложений; HELIO доступен для ускорения разработки интерфейсов

Применения

• Визуализация IIoT edge и веб‑HMI для производства и автоматизации
• Операторские терминалы для монтажа на машине или в полевых условиях с требованием IP67
• Адаптивные веб‑HMI для совместимости с разными устройствами и удалённого доступа

Технические характеристики

• Display - C6 X1-07 : 7" TFT / 16M colors / 1024 x 600 / 400 cd/m² / проекционно‑емкостный, Multitouch
• Display - C6 X1-10 : 10.1" TFT / 16M colors / 1280 x 800 / 400 cd/m² / проекционно‑емкостный, Multitouch
• Display - C6 X1-15 : 15.6" TFT / 16M colors / 1366 x 768 / 400 cd/m² / проекционно‑емкостный, Multitouch
• Display - C6 X1-21 : 21.5" TFT / 16M colors / 1920 x 1080 / 400 cd/m² / проекционно‑емкостный, Multitouch
• CPU / Процессор : 64-bit i.MX 8M Mini Quad core, 1.6 GHz
• RAM : 2 GB
• Память (Flash) : eMMC 8 GB
• FRAM : 64 KB
• Интерфейсы - Ethernet : 1x Ethernet Port 10/100 with PoE
• Интерфейсы - USB : 1x USB Host V2.0, max. 500 mA (доступно со спецкабелем)
• Wi‑Fi : IEEE 802.11 a/b/g (может работать как сетевое устройство или точка доступа)
• NFC : ISO/IEC 14443A
• Датчики : температура, 3‑осевой акселерометр
• LED / Зуммер : 1 RGB LED / Да (зуммер)
• Питание - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• Питание - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• Питание - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• Питание - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• Рабочая температура : -20 °C … 55 °C (относительная влажность 5 %–85 % без конденсации)
• Температура хранения : -30 °C … +80 °C
• Степень защиты : IP67 (гарантируется при использовании кабеля C6 X1)
• Операционная система : Linux
